Importanza della profilometria senza contatto per le monete

La valuta è molto apprezzata nella società moderna perché viene scambiata con beni e servizi. Le monete e le banconote circolano nelle mani di molte persone. Il trasferimento costante di valuta fisica crea deformazione superficiale. Il 3D di Nanovea Profilometro scansiona la topografia delle monete coniate in anni diversi per indagare le differenze superficiali.

Le caratteristiche delle monete sono facilmente riconoscibili al grande pubblico poiché si tratta di oggetti comuni. Un centesimo è l'ideale per presentare la forza del software avanzato di analisi delle superfici di Nanovea: Mountains 3D. I dati di superficie raccolti con il nostro profilometro 3D consentono analisi di alto livello su geometrie complesse con sottrazione di superficie ed estrazione di contorni 2D. La sottrazione della superficie con una maschera, un timbro o uno stampo controllati confronta la qualità dei processi di produzione mentre l'estrazione del contorno identifica le tolleranze con l'analisi dimensionale. Il software Profilometro 3D e Montagne 3D di Nanovea indaga la topografia submicronica di oggetti apparentemente semplici, come i penny.

Obiettivo di misurazione

L'intera superficie superiore di cinque monetine è stata scansionata utilizzando il sensore di linea ad alta velocità di Nanovea. Il raggio interno ed esterno di ciascun penny è stato misurato con il software Mountains Advanced Analysis. Un'estrazione dalla superficie di ciascun penny in un'area di interesse con sottrazione diretta della superficie ha quantificato la deformazione superficiale.



Risultati e discussione

Superficie 3D

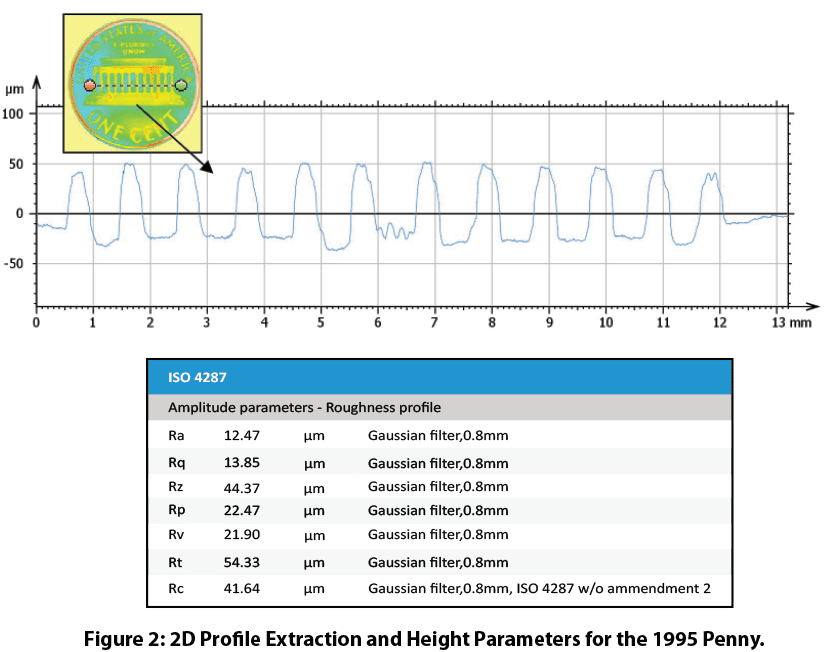

Il profilometro Nanovea HS2000 ha impiegato solo 24 secondi per scansionare 4 milioni di punti in un'area di 20 mm x 20 mm con una dimensione di passo di 10um x 10um per acquisire la superficie di un centesimo. Di seguito sono riportate una mappa dell'altezza e una visualizzazione 3D della scansione. La vista 3D mostra la capacità del sensore ad alta velocità di rilevare piccoli dettagli impercettibili all'occhio. Sulla superficie del penny sono visibili molti piccoli graffi. La texture e la rugosità della moneta viste nella vista 3D sono studiate.



I contorni del centesimo sono stati estratti e l'analisi dimensionale ha permesso di ottenere i diametri interni ed esterni del bordo. Il raggio esterno è stato in media di 9,500 mm ± 0,024, mentre il raggio interno è stato in media di 8,960 mm ± 0,032. Ulteriori analisi dimensionali che Mountains 3D può eseguire su fonti di dati 2D e 3D sono le misure di distanza, l'altezza dei gradini, la planarità e il calcolo degli angoli.

La Figura 5 mostra l'area di interesse per l'analisi di sottrazione della superficie. Il penny del 2007 è stato utilizzato come superficie di riferimento per i quattro penny più vecchi. La sottrazione della superficie dal penny del 2007 mostra le differenze tra i penny con fori/picchi. La differenza di volume totale della superficie si ottiene sommando i volumi dei fori/pezzi. L'errore RMS si riferisce al grado di concordanza tra le superfici dei penny.




Conclusione

Il sistema High-Speed HS2000L di Nanovea ha scansionato cinque monete coniate in anni diversi. Il software Mountains 3D ha confrontato le superfici di ciascuna moneta utilizzando l'estrazione dei contorni, l'analisi dimensionale e la sottrazione della superficie. L'analisi definisce chiaramente il raggio interno ed esterno tra i penny, confrontando direttamente le differenze tra le caratteristiche della superficie. Grazie alla capacità del profilometro 3D di Nanovea di misurare qualsiasi superficie con una risoluzione di livello nanometrico, combinata con le capacità di analisi di Mountains 3D, le possibili applicazioni di ricerca e controllo qualità sono infinite.
