Die Bedeutung der Dimensions- und Oberflächenanalyse von Polymerrohren

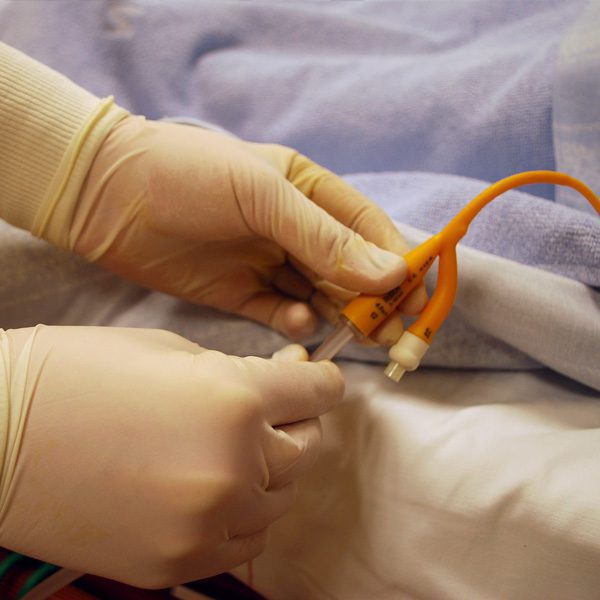

Schläuche aus polymeren Werkstoffen werden in vielen Industriezweigen eingesetzt, z. B. in der Automobil-, Medizin- und Elektroindustrie sowie in vielen anderen Bereichen. In dieser Studie wurden medizinische Katheter aus verschiedenen Polymermaterialien mit dem berührungslosen Nanovea 3D-Profilometer untersucht, um Oberflächenrauheit, Morphologie und Abmessungen zu messen. Die Oberflächenrauheit ist bei Kathetern von entscheidender Bedeutung, da viele Probleme mit Kathetern, einschließlich Infektionen, physischen Traumata und Entzündungen, mit der Katheteroberfläche in Verbindung gebracht werden können. Mechanische Eigenschaften, wie z. B. der Reibungskoeffizient, können ebenfalls durch Beobachtung der Oberflächeneigenschaften untersucht werden. Mit diesen quantifizierbaren Daten kann sichergestellt werden, dass der Katheter für medizinische Anwendungen verwendet werden kann.

Im Vergleich zur Lichtmikroskopie und Elektronenmikroskopie ist die berührungslose 3D-Profilometrie mit Axialchromatismus für die Charakterisierung von Katheteroberflächen äußerst vorteilhaft, da Winkel/Krümmung gemessen werden können, Materialoberflächen trotz Transparenz oder Reflektivität gemessen werden können, die Probenvorbereitung minimal ist und die Messung nicht invasiv ist. Anders als bei der konventionellen optischen Mikroskopie kann die Höhe der Oberfläche ermittelt und für rechnerische Analysen verwendet werden, z. B. zur Ermittlung der Abmessungen und zum Entfernen der Form, um die Oberflächenrauheit zu bestimmen. Die im Gegensatz zur Elektronenmikroskopie geringe Probenvorbereitung und die Berührungslosigkeit ermöglichen eine schnelle Datenerfassung, ohne Kontamination und Fehler bei der Probenvorbereitung befürchten zu müssen.

Messung Zielsetzung

In dieser Anwendung wird das Nanovea 3D Non-Contact Profilometer verwendet, um die Oberfläche von zwei Kathetern zu scannen: einer aus TPE (Thermoplastisches Elastomer) und der andere aus PVC (Polyvinylchlorid). Die Morphologie, die radiale Dimension und die Höhenparameter der beiden Katheter werden ermittelt und verglichen.

Ergebnisse und Diskussion

3D-Oberfläche

Trotz der Krümmung von Polymerschläuchen kann das berührungslose Nanovea 3D-Profilometer die Oberfläche der Katheter scannen. Aus dem Scan kann ein 3D-Bild für eine schnelle, direkte visuelle Inspektion der Oberfläche gewonnen werden.



Die radiale Außenabmessung wurde durch Extraktion eines Profils aus dem Originalscan und Anpassung eines Bogens an das Profil ermittelt. Dies zeigt die Fähigkeit des berührungslosen 3D-Profilometers, eine schnelle Dimensionsanalyse für Qualitätskontrollanwendungen durchzuführen. Es können auch problemlos mehrere Profile entlang der Länge des Katheters erstellt werden.

Die radiale Außenabmessung wurde durch Extraktion eines Profils aus dem Originalscan und Anpassung eines Bogens an das Profil ermittelt. Dies zeigt die Fähigkeit des berührungslosen 3D-Profilometers, eine schnelle Dimensionsanalyse für Qualitätskontrollanwendungen durchzuführen. Es können auch problemlos mehrere Profile entlang der Länge des Katheters erstellt werden.

Schlussfolgerung

In dieser Anwendung haben wir gezeigt, wie das berührungslose Nanovea 3D-Profilometer zur Charakterisierung von Polymerschläuchen verwendet werden kann. Insbesondere wurden die Oberflächenmessung, die radialen Abmessungen und die Oberflächenrauhigkeit für medizinische Katheter ermittelt. Der Außenradius des TPE-Katheters betrug 2,40 mm, der des PVC-Katheters 1,27 mm. Die Oberfläche des TPE-Katheters erwies sich als rauer als die des PVC-Katheters. Der Sa-Wert von TPE betrug 0,9740µm im Vergleich zu 0,1791µm bei PVC. Obwohl für diese Anwendung medizinische Katheter verwendet wurden, kann die berührungslose 3D-Profilometrie auch auf eine Vielzahl anderer Oberflächen angewendet werden. Die erzielbaren Daten und Berechnungen sind nicht auf das Gezeigte beschränkt.
