Anwendungsbericht | Schwingungsverschleiß

Bewertung von Schwingungsverschleiß (Fretting)

Wie Schwinggeschwindigkeit und Temperatur den Fretting-Verschleiß von Edelstahl beschleunigen

Triebwerke und Fahrwerk eines Verkehrsflugzeugs auf dem Vorfeld

Forschung & experimentelle Prüfung

Duanjie Li

Gestaltung & Redaktion

Andrew Shore

Einleitung

Fretting (Schwingungsverschleiß) ist ein besonderer Verschleißvorgang an der Kontaktfläche zweier belasteter Werkstoffe, die durch Vibration oder eine andere Kraft kleinste Relativbewegungen ausführen1. Im Betrieb von Maschinen entstehen zwangsläufig Vibrationen in verschraubten oder verstifteten Verbindungen, zwischen Bauteilen, die sich nicht bewegen sollen, sowie in oszillierenden Kupplungen und Lagern. Die Amplitude solcher Relativgleitbewegungen liegt oft im Bereich von Mikrometern bis Millimetern. Diese wiederholte Bewegung mit kleiner Amplitude verursacht starken örtlichen mechanischen Verschleiß und Materialübertrag an der Oberfläche, was die Produktionseffizienz und die Maschinenleistung mindern oder die Maschine sogar beschädigen kann2.

Warum eine quantitative Bewertung von Schwingungsverschleiß wichtig ist

Schwingungsverschleiß umfasst an der Kontaktfläche oft mehrere komplexe Verschleißmechanismen, darunter Zweikörperabrasion, Adhäsion und/oder Reibermüdung. Um den Mechanismus zu verstehen und den besten Werkstoff zum Schutz vor Fretting auszuwählen, ist eine zuverlässige, quantitative Bewertung nötig. Das Fretting-Verhalten wird stark von den Betriebsbedingungen beeinflusst, etwa Verschiebungsamplitude, Normalkraft, Korrosion, Temperatur, Luftfeuchte und Schmierung. Ein vielseitiges Tribometer, das unterschiedliche reale Betriebsbedingungen nachbildet, ist ideal für die Bewertung von Schwingungsverschleiß.

Ziel der Messung

In dieser Studie bewerteten wir das Fretting-Verhalten einer Probe aus Edelstahl SS304 bei unterschiedlichen Schwinggeschwindigkeiten und Temperaturen, um zu zeigen, wie das NANOVEA T50 Tribometer den Fretting-Verschleiß von Metallen gut kontrolliert und überwacht nachbildet.

NANOVEA T50 Compact

Tribometer mit Gewichtsbelastung

NANOVEA T50 Tribometer mit Gewichtsbelastung für Reibungs- und Verschleißprüfungen

Prüfbedingungen

Der Widerstand einer SS304-Edelstahlprobe gegen Schwingungsverschleiß wurde mit dem NANOVEA Tribometer und seinem linear oszillierenden Verschleißmodul bewertet. Als Gegenkörper diente eine WC-Kugel (6 mm Durchmesser). Die Verschleißspur wurde mit einem berührungslosen 3D-Profilometer von NANOVEA untersucht.

Die Fretting-Prüfung erfolgte bei Raumtemperatur (RT) und bei 200 °C, um den Einfluss hoher Temperatur auf den Fretting-Widerstand von SS304 zu untersuchen; eine Heizplatte auf dem Probentisch erwärmte die Probe während der Prüfung bei 200 °C. Die Verschleißrate K wurde nach der Formel K = V/(F × s) bestimmt, wobei V das Verschleißvolumen, F die Normalkraft und s der Gleitweg ist.

In dieser Studie diente eine WC-Kugel als Beispiel für den Gegenkörper. Jeder feste Werkstoff mit anderer Form und Oberflächengüte lässt sich mit einer Sondervorrichtung einsetzen, um die reale Anwendungssituation nachzubilden.

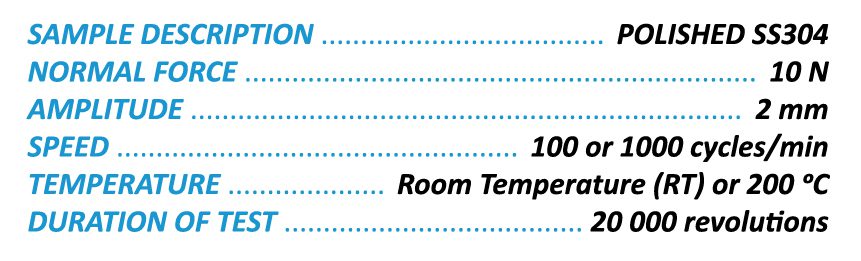

ParameterWert
ProbePoliertes SS304
Normalkraft10 N
Amplitude2 mm
Geschwindigkeit100 oder 1000 Zyklen/min
TemperaturRaumtemperatur (RT) oder 200 °C
Prüfdauer20.000 Umdrehungen
GegenkörperWC-Kugel, 6 mm Durchmesser

Tabelle 1: Prüfparameter der Verschleißmessungen.

Ergebnisse und Diskussion

Das 3D-Profil der Verschleißspur erlaubt eine direkte und genaue Bestimmung des Volumenverlusts, berechnet mit der Auswertesoftware NANOVEA Mountains.

Die oszillierende Verschleißprüfung bei niedriger Geschwindigkeit von 100 U/min und Raumtemperatur ergibt eine kleine Verschleißspur von 0,014 mm³. Im Vergleich erzeugt die Fretting-Prüfung bei hoher Geschwindigkeit von 1000 U/min eine deutlich größere Spur mit einem Volumen von 0,122 mm³. Dieser beschleunigte Verschleiß lässt sich auf die starke Wärme und die intensive Vibration während der Fretting-Prüfung zurückführen, die die Oxidation der Metallpartikel fördern und zu starker Dreikörperabrasion führen. Die Fretting-Prüfung bei erhöhter Temperatur von 200 °C erzeugt eine noch größere Spur von 0,269 mm³.

Die Fretting-Prüfung bei 1000 U/min hat eine Verschleißrate von 1,5 × 10−4 mm³/N m, fast das Neunfache der oszillierenden Prüfung bei 100 U/min. Die Fretting-Prüfung bei erhöhter Temperatur beschleunigt die Verschleißrate weiter auf 3,4 × 10−4 mm³/N m. Ein so großer Unterschied des Verschleißwiderstands bei verschiedenen Geschwindigkeiten und Temperaturen zeigt, wie wichtig es ist, Fretting für reale Anwendungen richtig nachzubilden.

Das Verschleißverhalten kann sich drastisch ändern, wenn das Tribosystem kleinen Änderungen der Prüfbedingungen ausgesetzt wird. Dank seiner Vielseitigkeit misst das NANOVEA Tribometer Verschleiß unter verschiedenen Bedingungen, darunter Hochtemperatur, Schmierung und Korrosion. Die genaue Geschwindigkeits- und Positionsregelung durch den leistungsfähigen Motor ermöglicht Verschleißprüfungen von 0,001 bis 5000 U/min – ideal für Forschungs- und Prüflabore, die Schwingungsverschleiß unter verschiedenen tribologischen Bedingungen untersuchen.

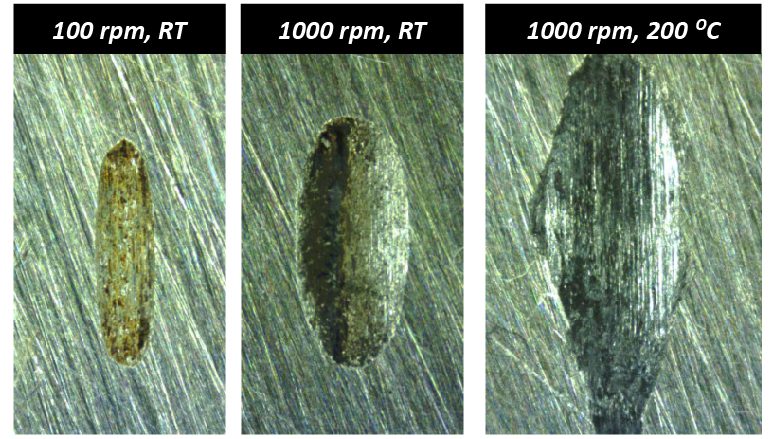

Mikroskopaufnahmen der drei Verschleißspuren: klein bei 100 U/min und Raumtemperatur, größer bei 1000 U/min, am größten bei 1000 U/min und 200 °C
Abb. 1: Fretting-Verschleißspuren unter verschiedenen Bedingungen im Lichtmikroskop.

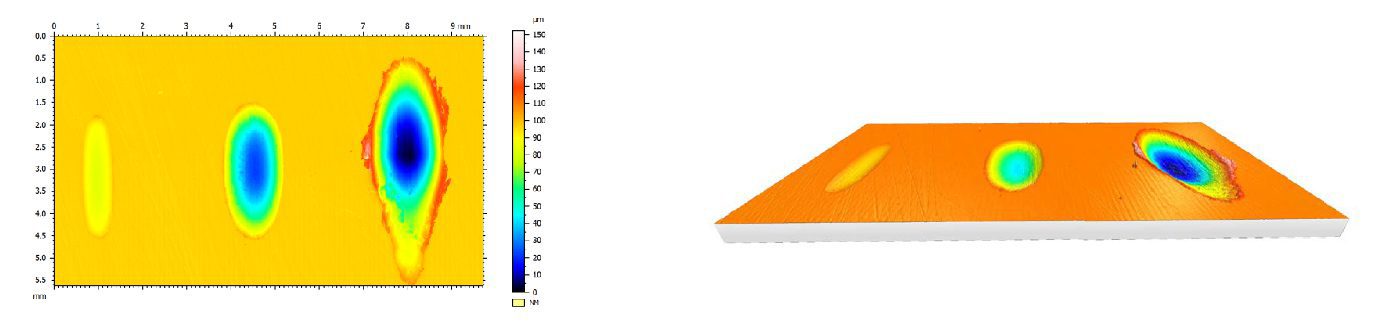

Falschfarbenkarte und 3D-Ansicht der drei Verschleißspuren, die mit Geschwindigkeit und Temperatur tiefer werden
Abb. 2: 3D-Profile der Verschleißspuren.
PrüfbedingungVerschleißtiefe (µm)Verschleißvolumen (mm³)Verschleißrate (mm³/N m)
100 U/min, RT240.0141.7 × 10⁻⁵
1000 U/min, RT790.1221.5 × 10⁻⁴
1000 U/min, 200 °C1300.2693.4 × 10⁻⁴

Tabelle 2: Zusammenfassung der mit verschiedenen Prüfparametern gemessenen Verschleißspuren.

Fazit

In dieser Studie zeigten wir, wie das NANOVEA Tribometer das Fretting-Verhalten einer SS304-Edelstahlprobe gut kontrolliert und quantitativ bewertet. Prüfgeschwindigkeit und Temperatur spielen eine entscheidende Rolle für den Fretting-Widerstand des Werkstoffs. Die starke Wärme und intensive Vibration beim Fretting beschleunigten den Verschleiß der SS304-Probe um fast das Neunfache, und die erhöhte Temperatur von 200 °C steigerte die Verschleißrate weiter auf 3,4 × 10−4 mm³/N m.

Seine Vielseitigkeit macht das NANOVEA Tribometer zum idealen Werkzeug für die Messung von Schwingungsverschleiß unter verschiedenen Bedingungen, darunter Hochtemperatur, Schmierung und Korrosion. NANOVEA Tribometer bieten präzise, reproduzierbare Verschleiß- und Reibungsprüfungen im rotierenden und linearen Modus nach ISO und ASTM, mit optionalen Modulen für Hochtemperaturverschleiß, Schmierung und Tribokorrosion in einem vorintegrierten System.

Literatur

1. Lampman, S. R., ASM Handbook, Volume 19: Fatigue and Fracture.
2. Fretting wear, Machinery Lubrication, machinerylubrication.com/Read/693/fretting-wear.

Häufige Fragen zur Prüfung von Schwingungsverschleiß

Was ist Schwingungsverschleiß (Fretting)?

Ein Verschleißvorgang an der Kontaktstelle zweier belasteter Werkstoffe, die durch Vibration oder andere Kräfte kleinste Relativbewegungen ausführen, typischerweise mit Amplituden von Mikrometern bis Millimetern – in verschraubten oder verstifteten Verbindungen, oszillierenden Kupplungen und Lagern.

Warum ist Schwingungsverschleiß schwer vorherzusagen?

Er verbindet mehrere Mechanismen – Zweikörperabrasion, Adhäsion und Reibermüdung – und hängt stark von Verschiebungsamplitude, Normalkraft, Korrosion, Temperatur, Luftfeuchte und Schmierung ab.

Wie wurde Fretting simuliert?

Linear oszillierender Verschleiß von poliertem SS304 gegen eine 6-mm-WC-Kugel bei 10 N und 2 mm Amplitude über 20.000 Zyklen, bei 100 oder 1000 Zyklen/min und bei Raumtemperatur oder 200 °C auf einer Heizplatte.

Wie stark veränderte die Geschwindigkeit den Verschleiß?

Das Verschleißvolumen stieg von 0,014 mm³ bei 100 Zyklen/min auf 0,122 mm³ bei 1000 Zyklen/min, die Verschleißrate von 1,7 × 10⁻⁵ auf 1,5 × 10⁻⁴ mm³/N m, also fast auf das Neunfache – zurückgeführt auf Wärme und Vibration, die oxidierte Partikel und Dreikörperabrasion begünstigen.

Was bewirkte die Temperatur zusätzlich?

Bei 200 °C und 1000 Zyklen/min erreichte die Spur 130 µm Tiefe und 0,269 mm³, mit einer Verschleißrate von 3,4 × 10⁻⁴ mm³/N m.

Lassen sich reale Bauteilbedingungen nachbilden?

Ja. Jeder Gegenkörper und jede Form lassen sich mit einer Sondervorrichtung montieren, und Prüfungen sind von 0,001 bis 5000 U/min mit Hochtemperatur, Schmierung oder Korrosion möglich.
