Profilomètre 3D sans contact

Le profilomètre optique NANOVEA est un profilomètre 3D sans contact conçu autour de la technologie confocale chromatique, qui utilise les longueurs d’onde de la lumière pour déterminer avec précision la hauteur physique. La gamme de profilomètres optiques NANOVEA comprend des modèles compacts, autonomes et portables. Des capteurs haute vitesse permettent de numériser de grandes surfaces avec une grande exactitude.

Un seul balayage au profilomètre fournit un large éventail de mesures : ondulation 3D, rugosité, hauteur de marche et/ou épaisseur de film, jusqu’à l’analyse fractale avancée et la caractérisation de microstructures et de particules.

La technologie confocale chromatique utilise une lumière blanche qui traverse une série de lentilles à forte aberration chromatique. Chaque longueur d’onde se focalise à une distance différente, ce qui crée la plage de mesure verticale. Lorsque la surface étudiée se trouve dans cette plage, une seule longueur d’onde de la lumière blanche est nette, toutes les autres étant floues. Seule la longueur d’onde focalisée traverse le filtre à trou (pinhole) et atteint le spectromètre CCD. La longueur d’onde mesurée correspond à une position verticale.

MODÈLES DE PROFILOMÈTRES OPTIQUES NANOVEA

Profilomètre portable compact JR25

Portable

Compact

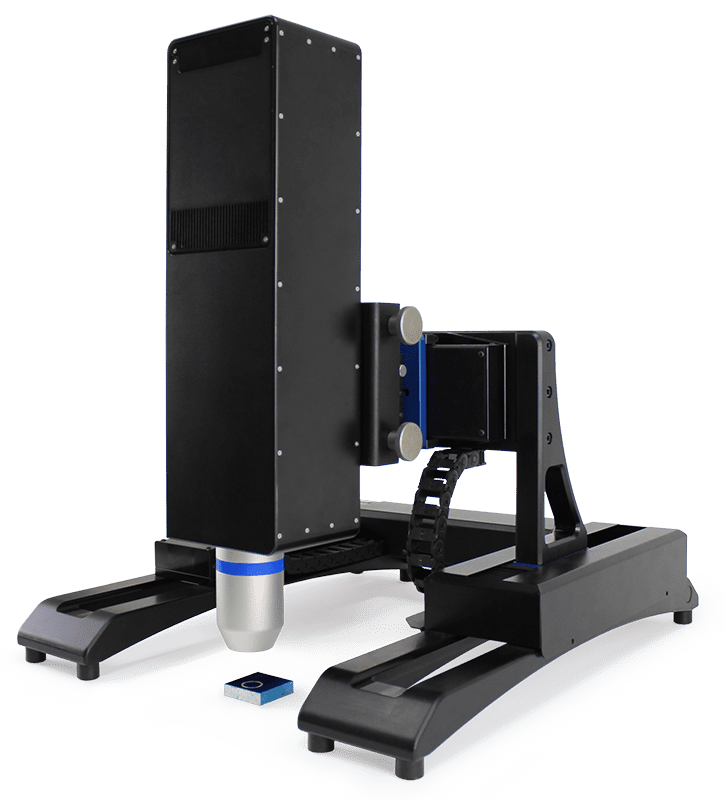

Profilomètre portable haute vitesse JR100

Portable

Haute vitesse

Profilomètre ST400

Modulaire

Standard

Profilomètre modulaire haute vitesse ST500

Modulaire

Grande surface

Vous ne savez pas quel profilomètre choisir ? Comparez la gamme dans notre guide d’achat

Qu’est-ce qu’un profilomètre ?

Un profilomètre est un instrument qui mesure la hauteur d’une surface, le long d’une ligne (profil 2D) ou sur une zone (carte 3D), pour en quantifier la rugosité, la texture, la forme, les hauteurs de marche, la planéité et le volume. Les profilomètres à contact, ou à stylet, parcourent la surface avec une pointe en diamant. Les profilomètres optiques, aussi appelés profileurs optiques, la mesurent avec la lumière, sans la toucher.

Chaque profilomètre NANOVEA est un profilomètre optique 3D sans contact basé sur des capteurs confocaux chromatiques à lumière blanche. Chaque longueur d’onde de la lumière blanche se focalise à une hauteur différente, et la longueur d’onde focalisée donne directement la hauteur de chaque point. Les mêmes capteurs mesurent les surfaces transparentes, réfléchissantes, sombres et pentues, jusqu’à 87°, avec une résolution verticale maximale de 1 nm, et balayent de grandes surfaces en continu, sans assemblage d’images (stitching).

Les types de profilomètres

Tous les profilomètres enregistrent des hauteurs de surface, mais la façon dont ils détectent la surface détermine ce qu’ils peuvent mesurer. Le guide de la mesure de rugosité de surface les compare plus en détail.

  • Profilomètre à stylet (contact). Une pointe en diamant est déplacée sur la surface. Méthode éprouvée et peu coûteuse, mais lente pour les cartes 3D ; elle peut marquer les surfaces molles ou fragiles et ne résout pas les détails plus étroits que sa pointe.
  • Interférométrie en lumière blanche. Très haute résolution en hauteur sur les surfaces lisses, efficace pour les marches en microélectronique. Son champ de vision est limité, les grandes surfaces demandent un assemblage d’images, et elle est sensible aux vibrations et aux surfaces qui réfléchissent peu la lumière.
  • Triangulation laser. Rapide et adaptée aux surfaces rugueuses et aux grandes pièces ; la précision dépend du matériau et du masquage du spot par les reliefs pentus.
  • Variation de focus et microscopie confocale. Reconstruisent la surface à partir de plans de focus ou de coupes optiques. Rapides sur de petits champs et bonnes sur les pentes, avec assemblage pour les grandes surfaces ; la variation de focus a besoin de texture pour trouver le focus.
  • Confocal chromatique à lumière blanche. Lit la hauteur à partir de la longueur d’onde focalisée, sur tout matériau, y compris les surfaces transparentes, sombres et pentues, et balaye de grandes surfaces en continu. C’est la technologie de tous les profilomètres NANOVEA.
  • Microscopie à force atomique (AFM). La meilleure résolution latérale de toutes, sur des zones de quelques dizaines de micromètres, pour les surfaces polies et nanostructurées. L’AFM Pro de NANOVEA la combine à un profileur optique.

Profilomètre optique ou profilomètre à stylet

Un profilomètre à stylet touche la surface : son résultat dépend du rayon de la pointe et de la force d’appui, et les matériaux mous, collants ou délicats peuvent être rayés ou déformés. Un profilomètre optique mesure sans contact : rien ne s’use, rien ne marque l’échantillon, et une carte 3D complète devient pratique, ce qu’exigent les paramètres de rugosité surfacique (ISO 25178).

Les capteurs confocaux chromatiques conservent les atouts du stylet que les autres méthodes optiques perdent : ils mesurent aussi bien les surfaces rugueuses, pentues et réfléchissantes, et ne dépendent d’aucun algorithme de reconstruction. La hauteur est lue directement, point par point, sur les métaux, les polymères, le verre, les revêtements et les matériaux biologiques.

Le principe d’un profilomètre confocal chromatique

La lumière blanche traverse une lentille à forte aberration chromatique, si bien que chaque longueur d’onde se focalise à une distance différente. Seule la longueur d’onde focalisée exactement sur la surface revient nette à travers un trou (pinhole) jusqu’à un spectromètre, et cette longueur d’onde donne la hauteur. Les capteurs ponctuels mesurent un point à la fois ; les capteurs linéaires NANOVEA mesurent 192 points simultanément, jusqu’à 384 000 points par seconde. La page sur la technologie confocale chromatique détaille le principe.

Comparatif des profilomètres optiques NANOVEA

Tous les modèles utilisent les mêmes capteurs confocaux chromatiques : une méthode mise au point sur l’un se transfère aux autres. Le choix dépend de la taille de l’échantillon, du lieu de mesure et de la vitesse requise. Pour un choix pas à pas, voir Quel profilomètre choisir ?

ModèleTypeSurface et vitesse de balayageCapteursIdéal pour
PS50Compact de paillassePlatine motorisée 50 x 50 mm, 20 mm/sCapteurs ponctuels PS1 à PS6Petits échantillons et paillasse de laboratoire compacte
JR25Portable, 5,3 kg25 x 25 mm, 20 mm/s, tête de balayage rotativeCapteurs ponctuels PS1 à PS6Mesure sur site de pièces et de structures impossibles à déplacer, y compris des surfaces inclinées
JR100Portable haute vitesse, 17 kg100 x 100 mm, balayages continus de 100 mm sans assemblageCapteurs ponctuels, ou un capteur linéaire jusqu’à 384 000 points/s (JR100L)Grandes surfaces sur le terrain ou au bord de la ligne de production
ST400Modulaire de paillassePlatine motorisée 200 x 150 mm, 40 mm/s, hauteur d’échantillon jusqu’à 190 mmPonctuels (PS1 à PS6) et linéaires haute vitesse (LS1 à LS3)Le système de laboratoire standard pour la recherche et le contrôle qualité, avec options rotatives et pour cylindres
ST500Grandes surfacesPlatine motorisée 400 x 400 mm, 200 mm/s, balayages continus de 400 mmPonctuels (PS1 à PS6) et linéaires haute vitesse (LS1 à LS3)Grandes pièces, nombreux échantillons à la fois et contrôle qualité automatisé
AFM ProProfileur optique + AFM + vidéomicroscopePlatine optique 200 x 150 mm ; balayages AFM de 110 µm avec une résolution latérale de 1,7 nmCapteurs ponctuels et linéaires plus un microscope à force atomiqueRugosité à l’échelle nanométrique et cartes de grandes surfaces sur une seule plateforme
Profileur en ligneIntégration sur ligne de productionContrôle déclenché ou continu, plus de 1 300 000 points/sPlusieurs capteurs chromatiques, Pass & Fail par capteur ou sur leur moyenneContrôle de 100 % des surfaces en production

Caractéristiques des capteurs confocaux chromatiques

Capteurs chromatiques standard (point unique)

CaractéristiquePS1PS2PS3PS4PS5PS6
Plage de hauteur max.110 µm300 µm1.1 mm3.5 mm10 mm24 mm
Distance de travail3.3 mm10.8 mm12.2 mm16.5 mm26.6 mm20 mm
Précision latérale X-Y0.8 µm1.7 µm2.6 µm4.6 µm11.0 µm11.0 µm
Répétabilité en hauteur1.9 nm5.4 nm15.8 nm31.6 nm117.0 nm237.2 nm

Répétabilité en hauteur : mesure en point fixe sur verre, variation moyenne de hauteur Ra sur 1 200 points (100 échantillonnages).

Capteurs chromatiques linéaires haute vitesse (192 points)

CaractéristiqueLS1LS2LS3
Plage de hauteur max.200 µm0.95 mm3.9 mm
Distance de travail5.3 mm18.5 mm41 mm
Répétabilité en hauteur (Ra)14 nm21 nm70 nm
Largeur de ligne0.96 mm1.91 mm4.78 mm
Pas5 µm10 µm25 µm
Précision latérale de chaque point1 µm2 µm5 µm
Fréquence d’acquisition384 kHz384 kHz384 kHz

Répétabilité en hauteur : mesure en point fixe sur verre, variation moyenne de hauteur Ra sur 1 200 points (100 échantillonnages).

Ce que mesurent les profilomètres NANOVEA

Normes

  • ISO 25178
  • ISO 4287
  • ISO 13565
  • ISO 12085
  • ISO 12780
  • ISO 12781
  • ISO 12181

Profilomètres : questions fréquentes

Que mesure un profilomètre ?

La hauteur de la surface, dont il calcule la rugosité (Ra, Rz, Sa, Sq), la texture, la forme et les dimensions, les hauteurs de marche et l’épaisseur de films, le volume et la surface développée, et la planéité. Un profilomètre 2D mesure le long d’une ligne ; un profilomètre 3D cartographie une zone.

Quelle différence entre un profileur optique et un profilomètre optique ?

Aucune : les deux noms désignent le même instrument sans contact, qui mesure la topographie de surface avec la lumière. Profileur optique 3D, profilomètre sans contact et profilomètre de surface 3D sont d’autres noms du même instrument.

Un profilomètre optique est-il meilleur qu’un profilomètre à stylet ?

Dans la plupart des cas, oui : il ne touche ni ne marque l’échantillon, cartographie des zones assez vite pour les paramètres surfaciques ISO 25178 et mesure les matériaux mous, collants et délicats. Le stylet reste courant pour les contrôles de rugosité 2D quand une spécification l’impose. Voir la mesure de rugosité de surface pour une comparaison complète.

Quelle est la précision d’un profilomètre optique 3D ?

Les capteurs confocaux chromatiques NANOVEA atteignent une résolution verticale maximale de 1 nm, avec une répétabilité en hauteur de 1,9 nm sur le capteur ponctuel le plus fin (PS1, plage de 110 µm) à 237,2 nm sur le capteur de 24 mm de plage (PS6). Choisissez le capteur dont la plage couvre tout juste la variation de hauteur de la surface.

Un profilomètre peut-il mesurer des surfaces transparentes, réfléchissantes ou sombres ?

Un profilomètre confocal chromatique, oui : il lit la longueur d’onde focalisée et non la quantité de lumière renvoyée, si bien que le verre, les métaux polis, les matériaux sombres et les films transparents se mesurent sans préparation, sur des pentes jusqu’à 87°. À travers une couche transparente, il en mesure aussi l’épaisseur.

Ai-je besoin d’un profilomètre portable ou de paillasse ?

Apportez l’échantillon à un système de paillasse (PS50, ST400, ST500) quand il peut être découpé ou déplacé ; emportez un appareil portable (JR25, JR100) vers les pièces, assemblages ou structures qui ne peuvent pas l’être. Quel profilomètre choisir ? guide le choix.

Combien coûte un profilomètre ?

Cela dépend de la base, des capteurs et des options, car chaque profilomètre NANOVEA est fabriqué sur commande pour son application. Demandez un devis en décrivant vos échantillons, ou envoyez d’abord des échantillons au laboratoire pour valider la mesure.
