Modułowy profilometr optyczny – NANOVEA ST400

NANOVEA ST400 to modułowy profilometr optyczny do bezdotykowego pomiaru powierzchni, zaprojektowany jako wszechstronna platforma zarówno do badań, jak i kontroli jakości.

Jako flagowy optyczny profilometr powierzchni NANOVEA wykorzystuje technologię światła chromatycznego, zapewniając niezawodną, szybką charakterystykę powierzchni 2D i 3D z ciągłym skanowaniem i elastycznymi konfiguracjami, co czyni go standardowym wyborem laboratoriów wymagających dokładności, skalowalności i długotrwałej elastyczności.

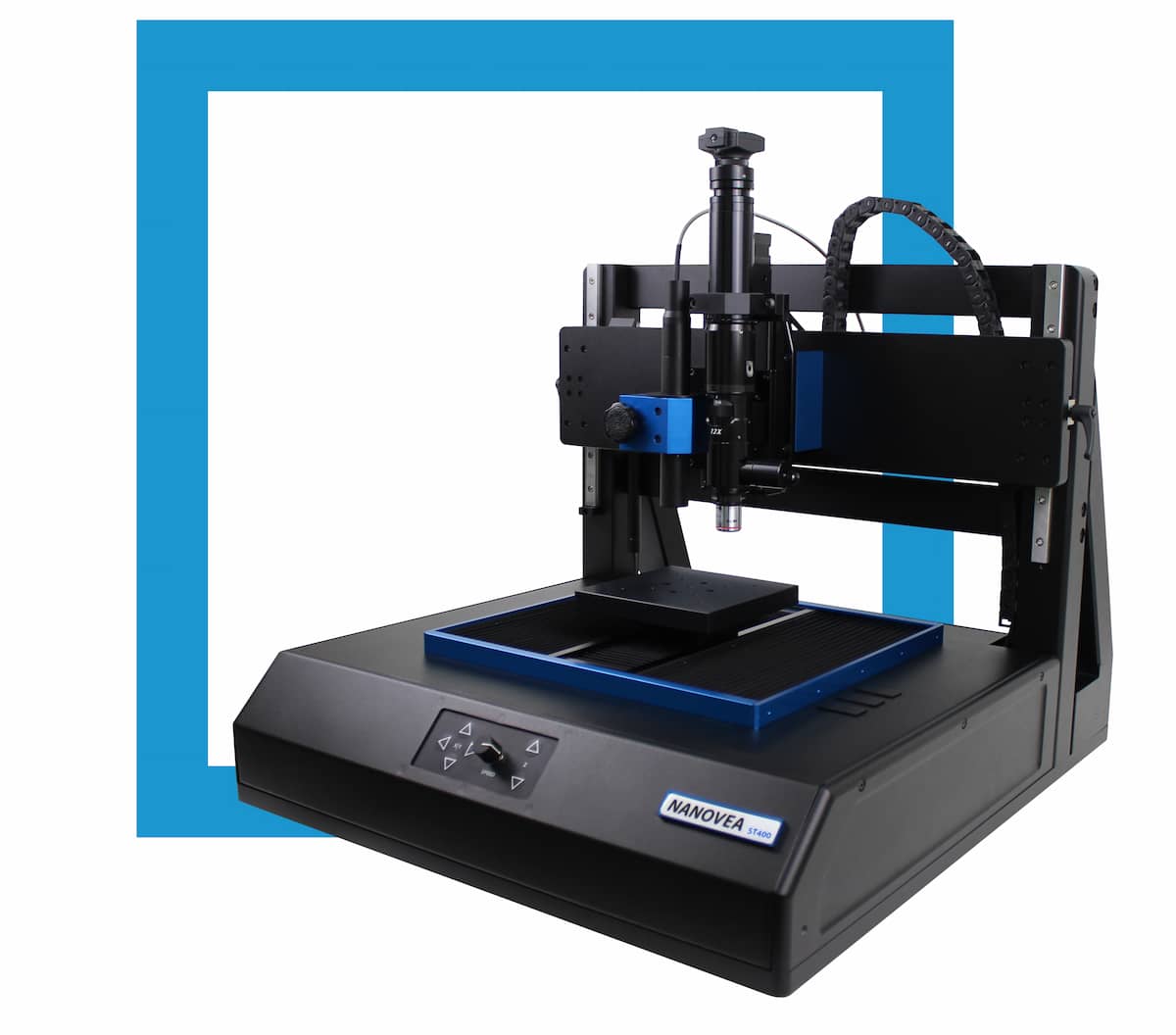

Modułowy profilometr optyczny NANOVEA ST400 do bezdotykowego pomiaru powierzchni

200 mm przy 40 mm/s
CIĄGŁE SKANOWANIE

Przesuw X-Y 200 x 150 mm z prędkością do 40 mm/s. Szybkie pomiary.
Bez łączenia obrazów!

Modułowy profilometr optyczny NANOVEA ST400

Niezrównane, ultraszybkie skanowanie z prędkością

384 000 punktów/s

KONTROLA JAKOŚCI NA WYSOKIM POZIOMIE

Zaawansowane oprogramowanie pozwala łatwo wybrać na ekranie strefy do automatycznego skanowania.
Opcje QC automatyzują wszystkie etapy badania, w tym rozpoznawanie wzorców, komunikację z bazą danych, programy makr i receptury analiz.

Projekt niestandardowej konfiguracji NANOVEA ST400
DOWOLNIE KONFIGUROWALNY.
WYJĄTKOWO TWÓJ

Większe stoliki X-Y, stoliki obrotowe 360° & wiele niestandardowych konfiguracji.

Specyfikacja obszaru skanowania profilometru

Obszar skanowania X–Y

200 x 150 mm, zmotoryzowany

Specyfikacja zakresu i rozdzielczości pionowej profilometru

Zakres wysokości

Od nm do cm

Specyfikacja wymiarów profilometru

Wymiary stołowe

62 x 62 x 82 cm

Specyfikacja prędkości skanowania profilometru

Prędkość skanowania

40 mm/s

Profilometria – technologia czujnika chromatycznego konfokalnego
Najlepszy przy stromych kątach
Szybki na dużych powierzchniach
Bardzo łatwy w obsłudze
Bez łączenia obrazów
Bez przygotowania próbek
Bez ponownego ogniskowania

Czym jest NANOVEA ST400?

NANOVEA ST400 to modułowy stołowy optyczny profilometr 3D do bezdotykowego pomiaru powierzchni w badaniach i kontroli jakości. Mierzy chropowatość, teksturę, kształt, wysokość stopnia, płaskość i objętość na każdym materiale, przezroczystym lub nieprzezroczystym, z czujnikami światła chromatycznego, które odczytują wysokość każdego punktu bezpośrednio z odbitej długości fali.

Zmotoryzowany stolik X-Y 200 x 150 mm skanuje z prędkością do 40 mm/s. Oś Z ma 50 mm przesuwu zmotoryzowanego plus ręczną prowadnicę 140 mm, co daje do 190 mm wysokości próbki. Standardowe czujniki punktowe obejmują zakresy wysokości od 110 µm do 24 mm; szybkie czujniki liniowe rejestrują 192 punkty naraz z prędkością 384 000 punktów na sekundę, zapewniając szybkie mapy dużych obszarów. Skanowanie jest ciągłe, bez łączenia obrazów.

Dostępne są większe stoliki X-Y, stoliki obrotowe 360°, obrót cylindrów i wideomikroskop, dzięki czemu ST400 jest najbardziej konfigurowalnym modelem w gamie profilometrów NANOVEA.

Najlepszy do

  • Laboratoria badawcze i QC mierzące próbki o różnych rozmiarach i geometriach
  • Szybkie mapowanie 3D dużych obszarów szybkim czujnikiem liniowym
  • Wysokie części, do 190 mm wysokości próbki
  • Części cylindryczne lub obrotowe, z opcjami stolika obrotowego
  • Zautomatyzowana kontrola jakości oparta na recepturach

ST400 w skrócie

Przesuw stolika X-Y
200 x 150 mm, zmotoryzowany
Maks. prędkość X-Y
40 mm/s
Oś Z
50 mm zmotoryzowana + ręczna prowadnica 140 mm
Wysokość próbki
Do 190 mm
Czujniki
Punktowe (PS1 do PS6) i szybkie liniowe (LS1 do LS3)
Częstotliwość akwizycji
Do 384 000 punktów/s (czujnik liniowy)
Maks. rozdzielczość pionowa
1 nm
Maks. kąt powierzchni
Do 87°

Specyfikacja ST400

Platforma ST400

Przesuw stolika X-Y200 x 150 mm, zmotoryzowany (dostępne większe stoliki)
Maks. prędkość X-Y40 mm/s
Oś Z50 mm zmotoryzowana + 140 mm z ręczną prowadnicą
Wysokość próbkiDo 190 mm
Opcje obrotuStolik obrotowy 360° lub obrót cylindrów
WideomikroskopPowiększenie obiektywu do 50x, kolorowa kamera wideo 1200 x 1600, łączenie obrazów i składanie ostrości
Maks. rozdzielczość pionowa1 nm
Maks. kąt powierzchniDo 87°
Wymiary stołowe62 x 62 x 82 cm

Standardowe czujniki chromatyczne (punktowe)

ParametrPS1PS2PS3PS4PS5PS6
Maks. zakres wysokości110 µm300 µm1.1 mm3.5 mm10 mm24 mm
Odległość robocza3.3 mm10.8 mm12.2 mm16.5 mm26.6 mm20 mm
Dokładność boczna X-Y0.8 µm1.7 µm2.6 µm4.6 µm11.0 µm11.0 µm
Powtarzalność wysokości1.9 nm5.4 nm15.8 nm31.6 nm117.0 nm237.2 nm

Powtarzalność wysokości: pomiar w stałym punkcie na szkle, średnia zmienność wysokości Ra dla 1200 punktów (100 próbkowań).

Szybkie chromatyczne czujniki liniowe (192 punkty)

ParametrLS1LS2LS3
Maks. zakres wysokości200 µm0.95 mm3.9 mm
Odległość robocza5.3 mm18.5 mm41 mm
Powtarzalność wysokości (Ra)14 nm21 nm70 nm
Szerokość linii0.96 mm1.91 mm4.78 mm
Odstęp punktów5 µm10 µm25 µm
Dokładność boczna każdego punktu1 µm2 µm5 µm
Częstotliwość akwizycji384 kHz384 kHz384 kHz

Powtarzalność wysokości: pomiar w stałym punkcie na szkle, średnia zmienność wysokości Ra dla 1200 punktów (100 próbkowań).

Specyfikacja może ulec zmianie. Każde urządzenie NANOVEA jest budowane na zamówienie; zapytaj o konfigurację dopasowaną do Twoich próbek.

Co mierzy ST400

Normy

  • ISO 4287
  • ISO 13565
  • ISO 12085
  • ISO 12780
  • ISO 12181
  • ISO 25178
  • Inne normy ISO i ASME

Opcje i konfiguracje

Szybkie czujniki liniowe
LS1 do LS3 mierzą 192 punkty na linię z prędkością 384 000 punktów na sekundę, w zakresach wysokości od 200 µm do 3,9 mm, zapewniając szybkie mapy 3D dużych obszarów.
Stoliki obrotowe
Stolik obrotowy 360° lub obrót cylindrów dla geometrii okrągłych, cylindrycznych i krawędzi narzędzi.
Większe stoliki X-Y i konfiguracje niestandardowe
Stoliki większe niż 200 x 150 mm i niestandardowe uchwyty dla nietypowych kształtów próbek.
Wideomikroskop
Obiektyw do 50x z kolorową kamerą 1200 x 1600, z łączeniem obrazów i składaniem ostrości dla obrazów dużych obszarów.
Automatyzacja QC
Programy makr, rozpoznawanie wzorców, komunikacja z bazą danych i receptury analiz; strefy wybrane na ekranie są skanowane automatycznie.

Jak wybrać model

Powiązane noty aplikacyjne

Badania naszego laboratorium dotyczące tej klasy urządzeń, publikowane z pełnymi parametrami badań.

Wszystkie powiązane noty aplikacyjne →

Niezależne opublikowane badania

Co najmniej 41 opublikowanych prac wymienia ST400 w opisie metodyki. Urządzenia NANOVEA występują w 444 opublikowanych pracach na temat: topografia i chropowatość powierzchni, autorstwa naukowców z uczelni i laboratoriów przemysłowych na całym świecie.

Wszystkie prace (444) →

ST400: najczęstsze pytania

Do czego służy ST400?

Do bezdotykowego pomiaru 2D i 3D chropowatości i wykończenia, tekstury, geometrii, wysokości stopnia i grubości, płaskości i odkształcenia oraz objętości i pola, w badaniach i kontroli jakości produkcji. Opublikowane przykłady obejmują powierzchnie obrobione, powłoki, ślady zużycia, korozję, kompozyty, polimery i powierzchnie biologiczne.

Jak duża próbka zmieści się w ST400?

Standardowy zmotoryzowany stolik ma przesuw 200 x 150 mm, a oś Z zapewnia do 190 mm wysokości próbki (50 mm zmotoryzowane plus ręczna prowadnica 140 mm). Dla większych lub cylindrycznych części dostępne są większe stoliki i stoliki obrotowe.

Jak szybki jest ST400?

Stolik porusza się z prędkością do 40 mm/s. Z szybkim czujnikiem liniowym mierzy się 192 punkty jednocześnie z prędkością 384 000 punktów na sekundę, więc duże obszary są mapowane w ułamku czasu potrzebnego czujnikowi punktowemu, bez łączenia obrazów.

Jak dokładny jest ST400?

To zależy od czujnika: powtarzalność wysokości od 1,9 nm (PS1, zakres 110 µm) do 237,2 nm (PS6, zakres 24 mm) dla czujników punktowych oraz od 14 nm do 70 nm dla liniowych, z maksymalną rozdzielczością pionową 1 nm i kątami powierzchni do 87°. Dokładność boczną wyznacza wielkość plamki czujnika, od 0,8 µm.

ST400 czy ST500: który wybrać?

Wybierz ST400 dla próbek do 200 x 150 mm i najszerszego wyboru dodatków. Wybierz ST500, gdy części przekraczają ten obszar lub liczy się wydajność: skanuje 400 x 400 mm z prędkością do 200 mm/s z tymi samymi czujnikami.

Ile kosztuje ST400?

Cena zależy od stolika, czujników i opcji. Skontaktuj się z działem sprzedaży NANOVEA, aby otrzymać ofertę; nasze laboratorium może najpierw zmierzyć Twoje próbki, aby konfigurację dobrać na podstawie rzeczywistych wyników.
