Profilomètre optique compact – NANOVEA PS50

NANOVEA PS50 est un profilomètre optique compact de paillasse pour la mesure de surface sans contact.

Il utilise la technologie de lumière chromatique de NANOVEA pour mesurer la topographie de surface avec une grande précision verticale, ce qui le rend idéal pour la caractérisation de surface de routine lorsque l’espace, la simplicité et le coût comptent.

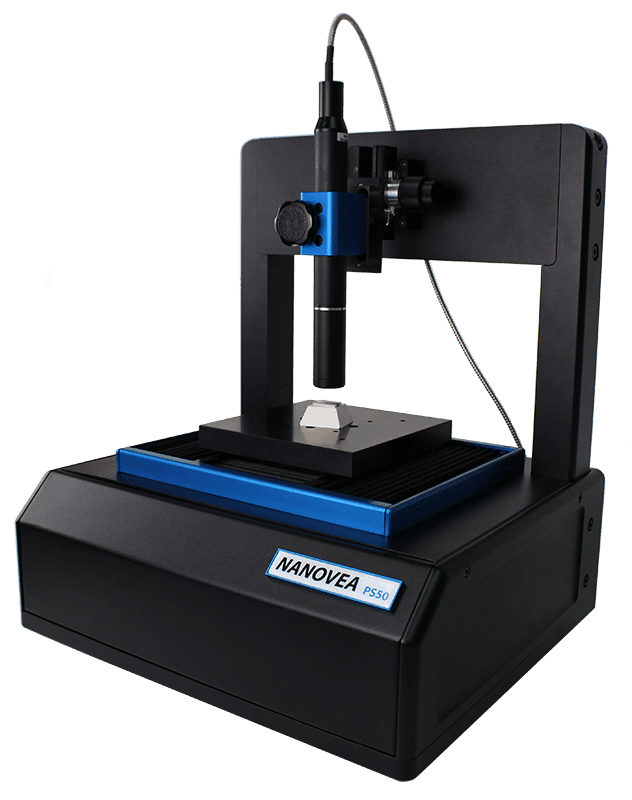

Profilomètre optique compact NANOVEA PS50 pour la mesure de surface sans contact
LA NOUVELLE NORME

NANOVEA Les profilomètres optiques sans contact sont l’évolution idéale des profilomètres traditionnels à contact à stylet et laser.
Profilomètre optique Nanovea PS50 avec options

INVESTISSEMENT ABORDABLE

Toutes les capacités d’essai.
Dans un montage particulièrement compact.
À un prix abordable.

INSTRUMENT SOPHISTIQUÉ

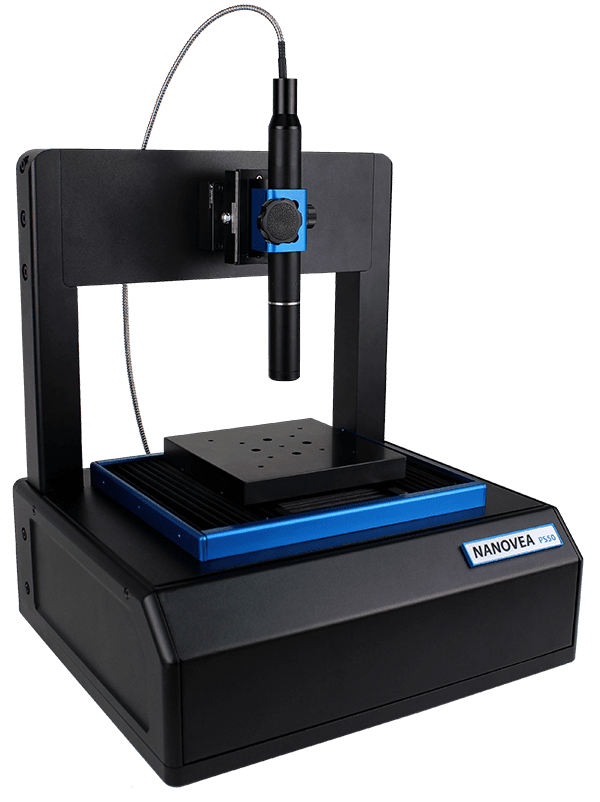

Profilomètre sans contact NANOVEA PS50

CONCEPTION SIMPLE

Caractéristique de la zone de balayage du profilomètre

Zone de balayage X-Y

50 x 50 mm motorisée

Caractéristique de la plage et de la résolution verticale du profilomètre

Plage de hauteur

Caractéristique de l’encombrement du profilomètre

Dimensions de paillasse

38 x 33 x 43 cm

Caractéristique de la vitesse de balayage du profilomètre

Vitesse de balayage

20 mm/s

Lumière chromatique Nanovea
Idéal pour les angles prononcés
Rapide sur les grandes surfaces
Très facile à utiliser
Sans assemblage d’images
Sans préparation d’échantillon
Sans remise au point

Qu’est-ce que le NANOVEA PS50 ?

Le NANOVEA PS50 est un profilomètre optique 3D compact de paillasse pour la mesure de surface sans contact. Il mesure la rugosité, la texture, la forme, la hauteur de marche, la planéité et le volume sur des échantillons jusqu’à 50 x 50 mm, avec des capteurs à lumière chromatique qui fonctionnent sur les matériaux transparents, réfléchissants et sombres sans préparation d’échantillon.

Sa platine X-Y motorisée de 50 x 50 mm balaie jusqu’à 20 mm/s, avec un axe Z manuel de 30 mm. Six capteurs interchangeables couvrent des plages de hauteur de 110 µm à 24 mm, avec une répétabilité en hauteur jusqu’à 1,9 nm, une résolution verticale maximale de 1 nm et des angles de surface jusqu’à 87°. La hauteur de chaque point est lue directement à partir de la longueur d’onde réfléchie : une carte 3D ne demande ni assemblage, ni mise à niveau, ni remise au point.

Le PS50 est l’entrée de la gamme de profilomètres optiques NANOVEA : les mêmes capteurs que les modèles plus grands ST400 et ST500, sur une paillasse de 38 x 33 x 43 cm.

Idéal pour

  • Contrôle qualité et R&D sur petites pièces et éprouvettes jusqu’à 50 x 50 mm
  • Remplacement d’un profilomètre à stylet ou laser
  • Contrôles de routine de la rugosité et de l’état de surface selon ISO 4287 et ISO 25178
  • Laboratoires disposant de peu de place ou d’un budget limité

Le PS50 en bref

Course de la platine X-Y
50 x 50 mm, motorisée
Vitesse max. X-Y
20 mm/s
Axe Z
30 mm, manuel
Plage de hauteur des capteurs
110 µm à 24 mm (PS1 à PS6)
Répétabilité en hauteur
1,9 nm (PS1) à 237,2 nm (PS6)
Résolution verticale max.
1 nm
Angle de surface max.
Jusqu’à 87°
Encombrement
38 x 33 x 43 cm

Caractéristiques du PS50

Plateforme PS50

Course de la platine X-Y50 x 50 mm, motorisée
Vitesse max. X-Y20 mm/s
Axe Z30 mm, manuel
Principe de mesureLumière chromatique (lumière blanche, sans contact), capteur ponctuel
Résolution verticale max.1 nm
Angle de surface max.Jusqu’à 87°
MatériauxTout matériau : transparent, réfléchissant ou sombre
Dimensions de paillasse38 x 33 x 43 cm

Capteurs chromatiques standard (point unique)

CaractéristiquePS1PS2PS3PS4PS5PS6
Plage de hauteur max.110 µm300 µm1.1 mm3.5 mm10 mm24 mm
Distance de travail3.3 mm10.8 mm12.2 mm16.5 mm26.6 mm20 mm
Précision latérale X-Y0.8 µm1.7 µm2.6 µm4.6 µm11.0 µm11.0 µm
Répétabilité en hauteur1.9 nm5.4 nm15.8 nm31.6 nm117.0 nm237.2 nm

Répétabilité en hauteur : mesure en point fixe sur verre, variation moyenne de hauteur Ra sur 1 200 points (100 échantillonnages).

Caractéristiques susceptibles d’évoluer. Chaque instrument NANOVEA est fabriqué sur commande ; demandez la configuration adaptée à vos échantillons.

Ce que mesure le PS50

Normes

  • ISO 4287
  • ISO 13565
  • ISO 12085
  • ISO 12780
  • ISO 12181
  • ISO 25178
  • Autres normes ISO et ASME

Options et configurations

Capteurs chromatiques interchangeables
Six capteurs standard (PS1 à PS6) arbitrent entre plage de hauteur et résolution : d’une plage de 110 µm avec une répétabilité de 1,9 nm pour les finitions fines à une plage de 24 mm pour les pièces hautes ou rugueuses.
Configurations plus grandes et portables
Les mêmes capteurs équipent le ST400 (200 x 150 mm), le ST500 (400 x 400 mm) et les portables JR25 et JR100 : les méthodes restent valables si les échantillons grandissent.

Choisir entre les modèles

Notes d’application associées

Études de notre laboratoire sur cette classe d’instrument, publiées avec tous les paramètres d’essai.

Toutes les notes d’application associées →

Recherche indépendante publiée

Au moins 64 études publiées citent le PS50 dans leur partie méthodes. Les instruments NANOVEA figurent dans 444 études publiées sur la topographie et la rugosité de surface, menées par des chercheurs d'universités et de laboratoires industriels du monde entier.

Les 444 études →

PS50 : questions fréquentes

Que peut mesurer le NANOVEA PS50 ?

La rugosité et l’état de surface, la texture, la géométrie et la forme, la hauteur de marche et l’épaisseur de film, la planéité et le gauchissement, ainsi que le volume et la surface, en 2D et en 3D, sur des échantillons jusqu’à 50 x 50 mm. La lumière chromatique fonctionne sur les matériaux transparents, réfléchissants et sombres : métaux, verre, polymères, revêtements, composites et surfaces biologiques se mesurent de la même façon.

Quelle est la précision du PS50 ?

Elle dépend du capteur. La répétabilité en hauteur va de 1,9 nm avec le PS1 (plage de 110 µm) à 237,2 nm avec le PS6 (plage de 24 mm), et la précision latérale de 0,8 µm à 11,0 µm. La résolution verticale maximale est de 1 nm. La répétabilité est une mesure en point fixe sur verre : la variation de hauteur Ra de 1 200 points sur 100 acquisitions.

Comment la lumière chromatique se compare-t-elle à la microscopie confocale laser ou à l’interférométrie ?

Un capteur à lumière chromatique décompose la lumière blanche en longueurs d’onde qui se focalisent chacune à une hauteur différente, et lit la hauteur directement à partir de la longueur d’onde réfléchie par la surface. Aucun algorithme de recherche de mise au point n’intervient, la précision latérale dépend de la taille physique du spot et non des pixels d’une caméra, la lumière blanche ne nécessite pas de lunettes de protection et les données sont acquises en continu : les grandes surfaces ne demandent pas d’assembler des tuiles de la taille de l’objectif. Voir le fonctionnement de la mesure confocale chromatique.

Le PS50 nécessite-t-il une préparation ou une mise à niveau de l’échantillon ?

Non. La mesure est sans contact et fonctionne sur les surfaces transparentes, réfléchissantes et sombres et sur des pentes jusqu’à 87°, sans revêtement, mise à niveau ni remise au point.

Quelles normes le PS50 prend-il en charge ?

Les paramètres de surface 2D et 3D selon ISO 4287, ISO 13565, ISO 12085, ISO 12780, ISO 12181 et ISO 25178, ainsi que d’autres normes ISO et ASME.

Combien coûte un PS50 ?

Le prix dépend des capteurs et de la configuration. Contactez le service commercial NANOVEA pour un devis ; notre laboratoire peut mesurer vos échantillons au préalable pour que vous jugiez les résultats avant d’acheter.
