Nanoindentation et rayure à haute température

Le module haute température chauffe à la fois la pointe de l'indenteur et l'échantillon dans un four fermé, jusqu'à 450 °C avec le module nano et 600 °C avec le module micro : la dureté, le module d'élasticité, le fluage et la résistance à la rayure sont ainsi mesurés à la température d'utilisation du matériau. Chauffer ensemble la pointe et l'échantillon réduit au minimum la dérive thermique et les gradients qui faussent autrement les mesures de profondeur en température.

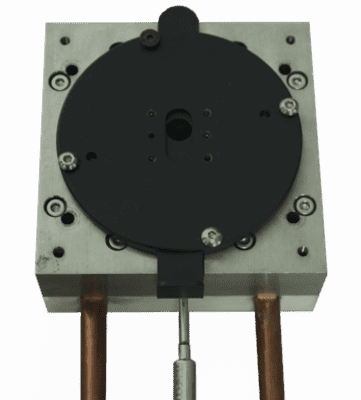

Module four haute température pour les testeurs mécaniques NANOVEA

En bref

Température
Versions de four jusqu'à 275, 450 ou 600 °C sur le module micro, et jusqu'à 275 ou 450 °C sur le module nano.
Configuration
La pointe de l'indenteur et l'échantillon sont tous deux dans le four, à la même température.
Construction
Composants en MACOR dont le coefficient de dilatation thermique est inférieur à 10⁻⁶ /°C, pour limiter la dérive thermique.
Essais
Dureté et module par nanoindentation, fluage, DMA par nanoindentation et transition vitreuse, et rayure.
Matériaux
Polymères, brasures, métaux, revêtements et composites utilisés au-dessus de la température ambiante.
Plateformes
Testeurs mécaniques PB1000 et CB500.

Pourquoi tester les propriétés mécaniques en température

Les brasures en électronique, les boîtiers en polymère près des moteurs, les revêtements de turbines et d’outils et les polymères médicaux stérilisés à la chaleur fonctionnent tous au-dessus de la température ambiante. La dureté, la rigidité et la résistance au fluage peuvent changer radicalement quand la température monte, surtout près de la transition vitreuse d’un polymère ou de la température homologue d’une brasure. Les seules données à température ambiante peuvent fortement surestimer les performances.

Fonctionnement du module

La pointe de l’indenteur et l’échantillon sont tous deux placés dans un four fermé. Les versions de four atteignent 275, 450 ou 600 °C sur le module micro et 275 ou 450 °C sur le module nano, dont l’actionneur piézoélectrique réalise aussi la DMA par nanoindentation. Comme ils partagent le même environnement, ils atteignent la même température avant le contact. La zone chaude utilise des composants en MACOR dont le coefficient de dilatation thermique est inférieur à 10⁻⁶ /°C : la géométrie de mesure reste stable quand la température change.

Le problème de la dérive thermique

À température ambiante, le capteur de profondeur ne mesure que la pénétration de l’indenteur. À haute température, tout ce qui se dilate ou se contracte pendant l’essai, comme la pointe, l’échantillon, le porte-échantillon ou le bâti, apparaît aussi comme un déplacement. La dérive est maximale quand une pointe froide touche un échantillon chaud, car la chaleur traverse le contact pendant la mesure. Chauffer ensemble la pointe et l’échantillon, laisser le système s’équilibrer et utiliser des matériaux à faible dilatation réduisent tous la dérive. C’est indispensable pour un module fiable et, surtout, pour les mesures de fluage, qui sont elles-mêmes de lentes variations de profondeur.

Les polymères et la transition vitreuse

C’est autour de leur transition vitreuse que les polymères changent le plus. NANOVEA a publié une méthode qui localise la transition vitreuse de façon locale : des indentations périodiques à force fixe pendant le chauffage, la profondeur augmentant brusquement quand le matériau se ramollit.

Brasures et joints

Les joints brasés fonctionnent à une grande fraction de leur température de fusion, où le fluage et le ramollissement déterminent la fiabilité. La nanoindentation en température mesure ces propriétés sur le matériau réel du joint. Pour le changement de forme lui-même, NANOVEA a publié une mesure 3D in situ d’une brasure pendant qu’elle fond et s’étale entre la température ambiante et 400 °C.

Essais réalisables en température
