Profilométrie · Texture et grain

Analyse de texture de surface et de grains

L'analyse de texture de surface décrit le caractère spatial d'une surface au-delà de sa rugosité : dans quelle direction la texture s'oriente, à quel point elle est isotrope ou périodique, combien de pics, de collines et de vallées elle compte et quelle forme ils prennent. Les profilomètres NANOVEA acquièrent une carte 3D sans contact, et les paramètres spatiaux et de motifs de l'ISO 25178 quantifient la texture.

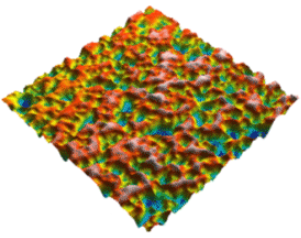

Scan 3D d'une surface texturée mesurée avec un profilomètre optique NANOVEA

En bref

Direction
Directions dominantes de la texture (première, deuxième et troisième) et pourcentage d'isotropie.
Périodicité
Pourcentage de périodicité et période des structures répétitives.
Pics
Densité des pics et courbure des pics, qui distinguent les sommets pointus des sommets arrondis.
Collines et vallées
Segmentation en collines et vallées (grains et motifs), avec leur nombre, leur aire et leur volume.
Couverture
Balayage continu sans assemblage, de 25 × 25 mm (JR25) à 400 × 400 mm (ST500).
Toute surface
Surfaces transparentes, réfléchissantes, molles ou à forte pente, sans contact ni préparation d'échantillon.

Ce que révèle l’analyse de texture

Les procédés de fabrication laissent des signatures. Le tournage, la rectification et le brossage créent des stries orientées ; le sablage et le grenaillage créent des surfaces alvéolées isotropes ; le gaufrage, la texturation laser et le moulage créent des motifs périodiques. Les surfaces naturelles et biologiques ont leurs propres structures. L’analyse de texture mesure ces signatures, pour vérifier un procédé, identifier un défaut ou concevoir et contrôler une surface fonctionnelle.

Direction et isotropie

La direction de la texture décrit l’orientation des motifs d’une surface. À partir de la carte 3D, l’analyse trouve les directions dominantes (première, deuxième et troisième) et exprime le caractère directionnel de la surface sous forme de pourcentage d’isotropie. Une surface rectifiée est fortement directionnelle ; une surface grenaillée est presque isotrope. L’orientation des stries influence l’anisotropie du frottement, l’étanchéité, l’aspect de la peinture et l’écoulement du lubrifiant sur la surface.

Périodicité

Les textures conçues se répètent souvent : moletages, micro-alvéoles, motifs gaufrés, surfaces tissées et moulées. L’analyse indique le pourcentage de périodicité et la période elle-même. Vérifier qu’un motif texturé par laser ou gaufré se répète au pas prévu, et repérer les endroits où ce n’est pas le cas, est une mesure directe de contrôle du procédé.

Pics, collines et vallées

C’est sur les pics que se fait le contact. La densité et la courbure des pics décrivent combien de sommets présente une surface et s’ils sont pointus ou arrondis, ce qui détermine la pression de contact, le rodage et le frottement.

La segmentation va plus loin : elle divise la surface en collines et vallées distinctes et indique leur nombre, leur aire et leur volume. La même approche compte les grains, pores, billes et alvéoles. L’étude de NANOVEA sur les limites de surface a segmenté des billes de polystyrène expansé en combinant la carte des hauteurs avec l’image d’intensité réfléchie enregistrée lors du même scan.

Mesurer la texture sans contact

Les paramètres de texture ne valent que par la carte à partir de laquelle ils sont calculés. La mesure confocale chromatique mesure directement la hauteur en chaque point, sans assemblage susceptible d’introduire des artefacts aux bords des tuiles. C’est important pour l’analyse de la périodicité et de la direction, où une couture d’assemblage ressemblerait elle-même à une texture. La mesure étant sans contact, les surfaces délicates comme les tissus biologiques, les mousses, le cuir et les polymères mous conservent leur texture réelle pendant le scan.

Normes

NormeDomaine d'application
ISO 25178-2État de surface surfacique : termes, définitions et paramètres d'état de surface

Paramètres spatiaux (direction de la texture Std, rapport d'aspect de la texture Str, longueur d'autocorrélation Sal), densité de pics Spd et courbure Spc, et paramètres de motifs (segmentation).

ISO 21920-2État de surface du profil : termes, définitions et paramètres d'état de surface

Paramètres de profil sur des lignes extraites de la carte 3D, en remplacement de l'ISO 4287 et de l'ISO 13565-2.

ASME B46.1État de surface (rugosité, ondulation et orientation des stries)

Spécification américaine, incluant l'orientation des stries ; les équivalents nationaux (GB/T, DIN, JIS, NF, BSI, UNI, UNE) sont pris en charge.

Les limites de paramètres de l'instrument peuvent différer de celles spécifiées dans chaque norme.

À partir du même scan 3D

Instruments pour cet essai

Chaque instrument est fabriqué sur commande. Envoyez-nous vos échantillons : nous réalisons d'abord votre essai dans notre laboratoire, puis configurons l'instrument en fonction du résultat.

Résultats publiés

Mesurés dans notre propre laboratoire, sur les instruments que nous concevons et fabriquons, et publiés avec tous les paramètres d'essai.

Toutes les notes d'application en profilométrie →

Recherche indépendante publiée

Les instruments NANOVEA figurent dans 14 études publiées sur la texture de surface, menées par des chercheurs d'universités et de laboratoires industriels du monde entier.

Les 14 études →

Laboratoire d'essais des matériaux NANOVEA

Besoin de données de texture ? Envoyez-nous vos échantillons.

Notre laboratoire mesure la texture, la rugosité, la forme et le volume sur les mêmes profilomètres que nous fabriquons, et fournit les paramètres ISO 25178 avec tous les réglages de mesure.

Vos échantillons sont testés par ceux qui conçoivent les instruments : vous obtenez des conseils sur la méthode en plus des résultats.

Laboratoire de profilométrie

Questions fréquentes

Quelle est la différence entre rugosité et texture ?

Les paramètres de rugosité comme Sa et Sz décrivent l'amplitude des variations de hauteur. L'analyse de texture décrit leur organisation spatiale : l'orientation des stries, le caractère isotrope ou directionnel de la surface, sa répétition éventuelle selon une période, et le nombre et la forme de ses pics et vallées. Deux surfaces de même Sa peuvent avoir des textures totalement différentes.

Comment mesure-t-on la direction de la texture ?

À partir de la carte 3D, la distribution angulaire des fréquences spatiales de la surface identifie ses directions dominantes. L'analyse indique les première, deuxième et troisième directions et un pourcentage d'isotropie, de totalement directionnelle (usinée, brossée) à totalement isotrope (sablée, grenaillée). L'ISO 25178 définit les paramètres associés Std (direction de la texture) et Str (rapport d'aspect de la texture).

Qu'est-ce que l'analyse des collines et vallées (grains) ?

Une segmentation qui divise la surface en collines et vallées (motifs) par des méthodes de type ligne de partage des eaux, puis indique leur nombre, leur aire, leur volume et leur hauteur. Elle sert pour les grains, pores, alvéoles, billes et autres motifs discrets, et correspond aux paramètres de motifs de l'ISO 25178.

Pourquoi la courbure des pics est-elle importante ?

Les pics pointus concentrent la pression de contact, s'usent rapidement et peuvent endommager les surfaces antagonistes ; les pics arrondis répartissent la charge. La densité et la courbure des pics (Spd et Spc dans l'ISO 25178) caractérisent la façon dont une surface entre en contact, ce qui compte pour le frottement, l'étanchéité, le rodage et l'aspect optique.

Peut-on mesurer la texture d'échantillons mous ou biologiques ?

Oui. La mesure sans contact ne déforme pas la surface : des matériaux délicats comme les écailles de poisson, les feuilles, le cuir, les mousses et les polymères mous peuvent être mesurés sans préparation.
