Tribomètre à charge par poids – NANOVEA T50

NANOVEA T50 est un tribomètre à charge par poids conçu pour les essais de frottement et d’usure à charge morte.

Il permet des mesures tribologiques rotatives et linéaires avec application directe de la charge, et offre des conditions de contact stables et répétables sans régulation pneumatique.

Le T50 sert de tribomètre de référence dans les laboratoires de recherche et industriels où la simplicité mécanique, la transparence du chargement et la comparabilité des résultats sont essentielles.

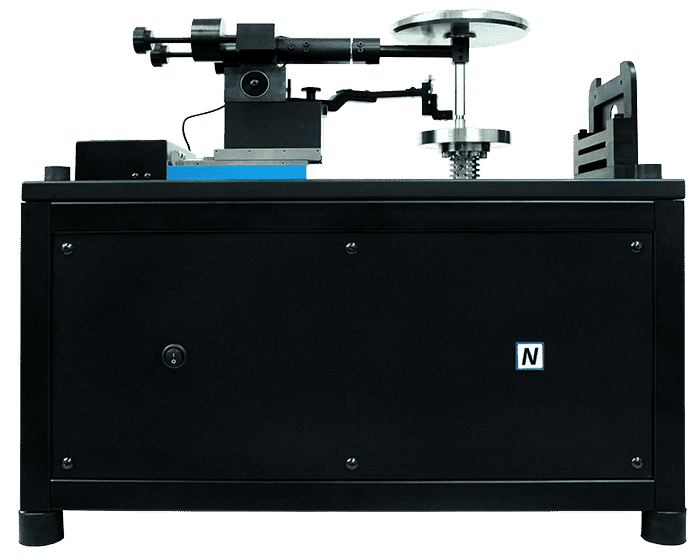

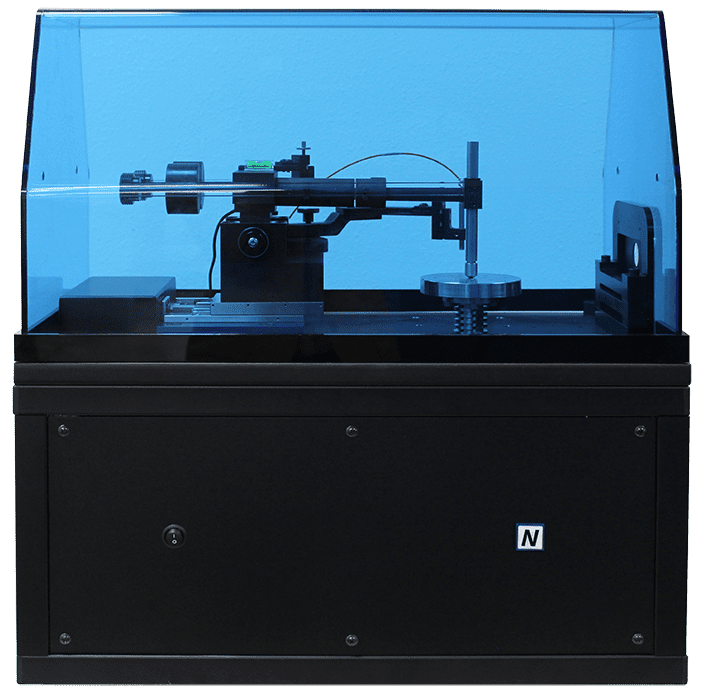

Tribomètre à poids libres NANOVEA T50 pour les essais de frottement et d'usure

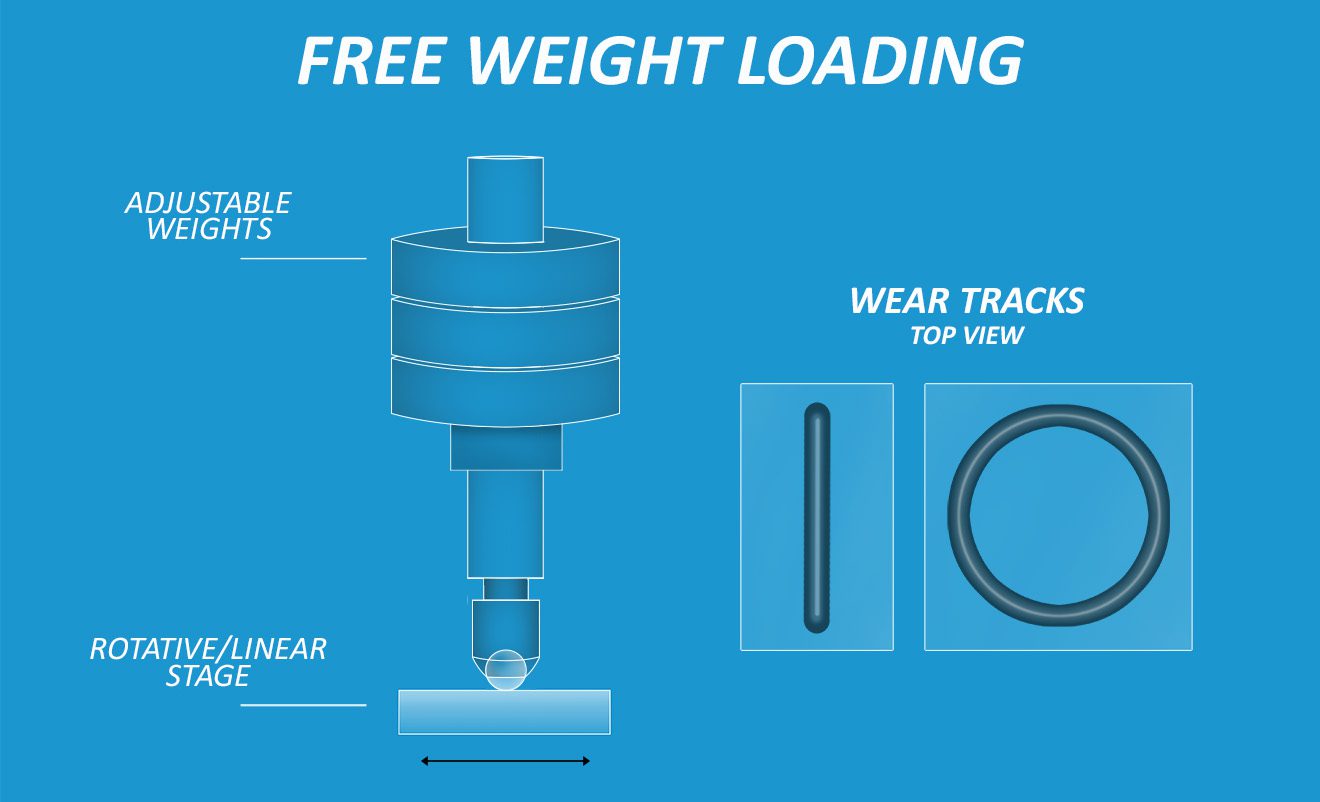

Tribologie à charge par poids sur le NANOVEA T50

TECHNOLOGIE DE MOTEUR

SUPÉRIEURE

LA PLUS LARGE PLAGE DE VITESSE

UN CONTRÔLE DE VITESSE INÉGALÉ

avec codeur de vitesse interne 20 bits

UNE PRÉCISION DE POSITIONNEMENT ABSOLUE

 avec codeur de position externe 16 bits

>0.006°​

ÉTUDE DU COF QUASI STATIQUE

0,01 à 0,1 tr/min

CHANGEMENT DE VITESSE INSTANTANÉ

0 à 1000 tr/min en 0,23 s

ESSAIS DE FROTTEMENT & D’USURE

Le tribomètre modulaire standard NANOVEA T50 offre des solutions d’essai conformes aux normes industrielles. Si les technologies pneumatiques avancées (disponibles sur le T200 & le T2000), associées à une automatisation complète, repoussent les limites de la tribologie, les technologies traditionnelles couvrent un large éventail d’applications.

Essai d’usure linéaire sur tribomètre
Essai d’usure rotatif sur un tribomètre NANOVEA
TRIBOMÈTRE MODULAIRE STANDARD

MODULES D’ESSAI

Tribomètre – essai d'usure rotatif

ROTATIF

Module d'essai d'usure linéaire du tribomètre

LINÉAIRE

Tribomètre – essai d'usure bloc sur anneau

BLOC SUR ANNEAU

MODULES D'ENVIRONNEMENT

Modules d'environnement du tribomètre – essai de corrosion

CORROSION

Modules d'environnement du tribomètre – essai à haute température

HAUTE TEMP.

Modules d'environnement du tribomètre – essai à basse température

BASSE TEMP.

Modules d'environnement du tribomètre – essai en liquide

LIQUIDE

Modules d'environnement du tribomètre – essais sous gaz inertes

HUMIDITÉ
& GAZ

Tribomètre NANOVEA — la plus longue garantie du marché

Qu’est-ce que le NANOVEA T50 ?

Le NANOVEA T50 est un tribomètre compact à charge par poids pour les essais de frottement et d’usure. Des poids appliquent directement la charge normale, jusqu’à 60 N, et un capteur de force indépendant mesure le frottement. Il réalise des essais rotatifs (pion-disque et bille-disque), alternatifs linéaires et bloc sur anneau selon ASTM G99, ASTM G133, ASTM G77 et les normes associées.

Un servomoteur avec codeur de vitesse interne 20 bits et codeur de position externe 16 bits (meilleur que 0,006°) tourne de 0,01 tr/min, pour le frottement quasi statique, à 5000 ou 10000 tr/min, et accélère de 0 à 1000 tr/min en 0,23 s. Des modules d’environnement permettent d’essayer de -150°C à 1000°C, en liquide jusqu’à 150°C, de 10 % à 90 % d’humidité, sous gaz inerte, sous vide ou dans une cellule de tribocorrosion.

Sa conception simple et robuste à charge par poids fait du T50 un instrument de référence lorsque la transparence du chargement et la comparabilité avec les résultats publiés comptent.

Idéal pour

  • Essais d’usure pion-disque normalisés selon ASTM G99 et DIN 50324
  • Laboratoires qui veulent la charge morte traditionnelle avec un contrôle de vitesse moderne
  • Revêtements, lubrifiants, polymères et métaux sous des charges jusqu’à 60 N
  • Essais à haute ou basse température, en liquide, humidité, gaz ou sous vide

Le T50 en bref

Chargement
Poids, jusqu’à 60 N
Résolution de charge
10 mN
Force de frottement max. | résolution
±20 N | 2,4 µN
Plage de vitesse
0,01 à 5000 | 10000 tr/min
Couple max.
4,4 Nm
Modules d’essai
Rotatif, linéaire, bloc sur anneau
Plage de température
-150°C à 1000°C (selon le module)
Dimensions | poids
61 x 35 x 69 cm (de paillasse) | 67 kg

Caractéristiques du T50

Caractéristiques du T50

Charge d’essai max.60 N
Résolution de charge10 mN
Force de frottement max. | résolution±20 N | 2,4 µN
Couple max.4,4 Nm
Codeurs de vitesse 20 bits et de position 16 bitsInclus
Course motorisée X50 mm
Capteur de profondeur plage | résolution2 mm | 0,1 nm
Dimensions de l’instrument61 x 35 x 69 cm (de paillasse)
Poids67 kg

Caractéristiques susceptibles d’évoluer ; contactez NANOVEA pour les plus récentes.

Modules d’essai

CaractéristiqueRotatifLinéaire
Vitesse max. / course5000 | 10000 tr/minCourse de 25 mm
Vitesse min. / fréquence max.0,01 | 0,05 tr/min60 Hz (jusqu’à 5 mm de course)
Accélération (0 à 1000 tr/min)0,23 | 0,45 s—
Surface de montageDisque de 100 mm de diamètre62 x 76 mm
Modes optionnelsArc alternatif, spirale—
NormesASTM G99, ASTM G132, DIN 50324ASTM G132, ASTM G133, ASTM F732

Les valeurs séparées par | sont des options de moteur. Module bloc sur anneau : ASTM G77.

Modules d’environnement

Haute température : surface de montage78 mm²
Haute température : bille et échantillon max., rotatif1000°C
Haute température : bille et échantillon max., linéaire900°C (higher on request)
Basse température : module de refroidissement par air-40°C to RT
Basse température : module cryogénique (azote liquide)-150°C
Liquide : surface de montage linéaire80 x 45 x 25 mm
Liquide : surface de montage rotative (diam.)78 x 25 | 100 x 30 mm
Chauffage du liquideRT to 150°C
Contrôle de l’humidité10 - 90% / Td
Lubrification goutte à goutteAvailable
Corrosion (tribocorrosion)Linear module, max 40 N

Caractéristiques susceptibles d’évoluer. Chaque instrument NANOVEA est fabriqué sur commande ; demandez la configuration adaptée à vos échantillons.

Ce que mesure le T50

Normes

  • ASTM G99
  • ASTM G132
  • ASTM G133
  • ASTM G77
  • ASTM F732
  • DIN 50324

Options et configurations

Géométries de pion
Billes et cylindres de 3, 6, 10 et 25 mm en tout matériau, tailles sur mesure sur demande, et blocs pour le bloc sur anneau.
Modules d’environnement
Haute température jusqu’à 1000°C, refroidissement par air jusqu’à -40°C, cryogénique jusqu’à -150°C, liquide jusqu’à 150°C, humidité de 10 % à 90 %, gaz inerte, vide sur mesure et tribocorrosion.
Capteur de profondeur
Suit la variation de hauteur pendant l’essai (plage de 2 mm, résolution de 0,1 nm) pour le taux d’usure in situ.
Imagerie et profilométrie
Caméra numérique de 1,3 MP jusqu’à 330x, capteur optique endoscopique pour la profondeur de la trace et profilomètre optique chromatique 2D/3D pour le volume d’usure.

Choisir entre les modèles

Notes d’application associées

Études de notre laboratoire sur cette classe d’instrument, publiées avec tous les paramètres d’essai.

Toutes les notes d’application associées →

Recherche indépendante publiée

Au moins 11 études publiées citent le T50 dans leur partie méthodes. Les instruments NANOVEA figurent dans 555 études publiées sur le frottement et l'usure, menées par des chercheurs d'universités et de laboratoires industriels du monde entier.

Les 555 études →

T50 : questions fréquentes

Qu’est-ce qu’un tribomètre à charge par poids ?

Un tribomètre qui applique la charge normale avec des poids posés sur le pion ou la bille, plutôt qu’avec un actionneur pneumatique ou motorisé. Le chargement est simple et transparent ; sur le T50, il atteint 60 N, et le frottement est mesuré par un capteur de force indépendant.

Quels essais le T50 réalise-t-il ?

Rotatifs pion-disque et bille-disque (ASTM G99, ASTM G132, DIN 50324, avec modes arc alternatif et spirale), alternatifs linéaires (ASTM G132, ASTM G133, ASTM F732) et bloc sur anneau (ASTM G77).

Quelle plage de vitesse le T50 couvre-t-il ?

De 0,01 tr/min pour le frottement quasi statique à 5000 ou 10000 tr/min selon l’option moteur, avec une accélération de 0 à 1000 tr/min en 0,23 s (0,45 s pour l’option 10000 tr/min).

Le T50 peut-il tester à haute température ?

Oui. Bille et échantillon sont chauffés à 1000°C sur le module rotatif et à 900°C sur le module linéaire (plus sur demande). Le refroidissement par air atteint -40°C et le module cryogénique -150°C.

T50 ou T200 ?

Choisissez le T50 pour une charge morte jusqu’à 60 N et des essais normalisés rotatifs, linéaires et bloc sur anneau. Choisissez le T200 pour un chargement pneumatique programmable jusqu’à 200 N et l’essai de rayure.

Combien coûte un T50 ?

Le prix dépend du moteur, des modules et des options d’environnement. Contactez le service commercial NANOVEA pour un devis.
