Tribomètre pneumatique forte charge – NANOVEA T2000

NANOVEA T2000 est un tribomètre pneumatique forte charge conçu pour les essais de frottement, d’usure et de rayure sous une force normale élevée, avec un chargement pneumatique régulé activement.

Il permet des mesures tribologiques rotatives, linéaires et bloc sur anneau avec un contrôle précis de la charge sur des plages de force étendues, et maintient des conditions de contact stables dans des environnements d’essai à forte sollicitation.

Le T2000 s’adresse aux laboratoires et aux industriels qui ont besoin d’essais contrôlés à forte charge, d’une intégration avancée des environnements et de mesures répétables dominées par la contrainte, au-delà du domaine de fonctionnement des systèmes pneumatiques compacts.

Tribomètre pneumatique forte charge NANOVEA T2000 pour les essais de frottement et d’usure

TRIBOMÈTRE PNEUMATIQUE AVANCÉ

TECHNOLOGIE DE CHARGEMENT

TECHNOLOGIE DE MOTEUR

SUPÉRIEURE

LA PLUS LARGE PLAGE DE VITESSE

UN CONTRÔLE DE VITESSE INÉGALÉ

avec codeur de vitesse interne 20 bits

UNE PRÉCISION DE POSITIONNEMENT ABSOLUE

 avec codeur de position externe 16 bits

>0.006°​

ÉTUDE DU COF QUASI STATIQUE

0,01 à 0,1 tr/min

COUPLE INTERMITTENT MAX. ÉLEVÉ

jusqu’à 14,7 Nm

CHANGEMENT DE VITESSE INSTANTANÉ

0 à 1000 tr/min en 0,23 s

ESSAIS DE FROTTEMENT, D’USURE & DE RAYURE

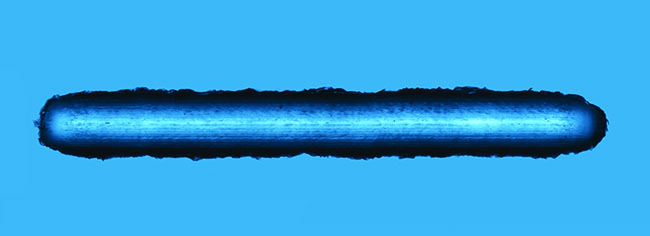

Essai d’usure linéaire sur tribomètre

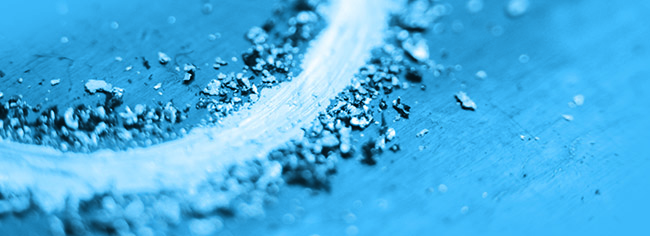

Essai d’usure rotatif sur un tribomètre NANOVEA

MODULES D’ESSAI

Tribomètre – essai d'usure rotatif

ROTATIF

Module d'essai d'usure linéaire du tribomètre

LINÉAIRE

Tribomètre – essai d'usure bloc sur anneau

BLOC SUR ANNEAU

Module d'essai du tribomètre – essai anneau sur anneau

ANNEAU SUR ANNEAU

Module d'essai du tribomètre – essai de rayure

RAYURE

MODULES D'ENVIRONNEMENT

Modules d'environnement du tribomètre – essai de corrosion

CORROSION

Modules d'environnement du tribomètre – essai à haute température

HAUTE TEMP.

Modules d'environnement du tribomètre – essai à basse température

BASSE TEMP.

Modules d'environnement du tribomètre – essai en liquide

LIQUIDE

Modules d'environnement du tribomètre – essais sous gaz inertes

HUMIDITÉ
& GAZ

Tribomètre pneumatique forte charge
avec profilomètre 3D sans contact intégré

Qu’est-ce que le NANOVEA T2000 ?

Le NANOVEA T2000 est un tribomètre pneumatique forte charge pour les essais d’usure, de frottement et de rayure sous des charges normales jusqu’à 2000 N. Il réalise des essais rotatifs (pion-disque), alternatifs linéaires, bloc sur anneau, anneau sur anneau et de rayure, selon des normes dont ASTM G99, ASTM G133, ASTM G77, ASTM D3702 et ASTM C1624.

Le moteur atteint 5000 ou 15000 tr/min, et descend jusqu’à 0,01 tr/min pour le frottement quasi statique, avec jusqu’à 14,7 Nm de couple intermittent. Une option d’usure en fatigue haute vitesse superpose à la charge pneumatique un chargement mécanique dynamique de 0,2 à 20 N jusqu’à 150 Hz, pour simuler l’effet des vibrations industrielles sur l’usure. Le frottement est mesuré jusqu’à ±1000 N avec une résolution de 6 µN.

Système autonome (101 x 101 x 188 cm, 202 kg), avec 250 mm de course en X, un axe Y optionnel de 100 mm, un codeur de profondeur de 10 nm, une caméra de 2 MP et des capteurs optiques standard ou haute vitesse qui mesurent une trace d’usure complète en 3D.

Idéal pour

  • Fortes pressions de contact : roulements, vannes, pistons, freins et revêtements pour usage intensif
  • Usure sous vibration, avec chargement dynamique en fatigue
  • Essais à grande vitesse jusqu’à 15000 tr/min
  • Essais anneau sur anneau (ASTM D3702) et bloc sur anneau
  • Essais automatisés multi-échantillons avec mesure 3D complète de la trace d’usure

Le T2000 en bref

Chargement
Pneumatique, jusqu’à 2000 N
Résolution de charge | bruit de fond
0,12 mN | 20 mN
Chargement en fatigue
0,2 à 20 N, jusqu’à 150 Hz
Force de frottement max. | résolution
±1000 N | 6 µN
Plage de vitesse
0,01 à 5000 | 15000 tr/min
Couple max.
Jusqu’à 14,7 Nm
Modules d’essai
Rotatif, linéaire, bloc sur anneau, anneau sur anneau, rayure
Dimensions | poids
101 x 101 x 188 cm (autonome) | 202 kg

Caractéristiques du T2000

Caractéristiques du T2000

Charge d’essai max.2000 N
Résolution de charge0,12 mN
Bruit de fond de charge20 mN
Chargement en fatigue0,2 à 20 N (oscillation, jusqu’à 150 Hz)
Force de frottement max. | résolution±1000 N | 6 µN
Couple max.Jusqu’à 14,7 Nm
Codeurs de vitesse | position21 bits | 16 bits
Course motorisée X250 mm
Course motorisée Y (optionnelle)100 mm
Capteur de profondeur plage | résolution100 mm | 10 nm
Dimensions de l’instrument101 x 101 x 188 cm (autonome)
Poids202 kg

Caractéristiques susceptibles d’évoluer ; contactez NANOVEA pour les plus récentes.

Modules d’essai

CaractéristiqueRotatifLinéaireRayure
PlageMax. 5000 | 15000 tr/min, min. 0,01 | 0,05 tr/minCourse max. de 25 mmLongueur de rayure max. de 50 mm
Dynamique0 à 1000 tr/min en 0,23 | 0,45 s60 Hz (jusqu’à 5 mm de course)Vitesse de rayure de 0,002 à 10 mm/s
Montage / chargementDisque de 100 mm de diamètre62 x 76 mmVitesse de chargement de 1 à 200 N/min
Modes optionnelsArc alternatif, spirale——
NormesASTM G99, ASTM G132, DIN 50324ASTM G132, ASTM G133, ASTM G171, ASTM F732ASTM C1624, ASTM D7027, ASTM G171, ISO 20502, ISO 1518, DIN EN 1071, DVM-0058-PA

Les valeurs séparées par | sont des options de moteur. Bloc sur anneau : ASTM G77. Anneau sur anneau : ASTM D3702.

Modules d’environnement

Haute température : surface de montage78 mm²
Haute température : bille et échantillon max., rotatif1000°C
Haute température : bille et échantillon max., linéaire900°C (higher on request)
Basse température : module de refroidissement par air-40°C to RT
Basse température : module cryogénique (azote liquide)-150°C
Liquide : surface de montage linéaire80 x 45 x 25 mm
Liquide : surface de montage rotative (diam.)78 x 25 | 100 x 30 mm
Chauffage du liquideRT to 150°C
Contrôle de l’humidité10 - 90% / Td
Lubrification goutte à goutteAvailable
Corrosion (tribocorrosion)Linear module, max 40 N

Caractéristiques susceptibles d’évoluer. Chaque instrument NANOVEA est fabriqué sur commande ; demandez la configuration adaptée à vos échantillons.

Ce que mesure le T2000

Normes

  • ASTM G99
  • ASTM G132
  • ASTM G133
  • ASTM G77
  • ASTM D3702
  • ASTM F732
  • ASTM C1624
  • ASTM D7027
  • ASTM G171
  • ISO 20502
  • ISO 1518
  • DIN EN 1071
  • DIN 50324
  • DVM-0058-PA

Options et configurations

Option d’usure en fatigue haute vitesse
Chargement mécanique dynamique de 0,2 à 20 N jusqu’à 150 Hz en plus du chargement pneumatique jusqu’à 2000 N, pour simuler les effets de fatigue des vibrations industrielles sur l’usure.
Géométries de pion, d’indenteur et d’anneau
Billes et cylindres de 3, 6, 10 et 25 mm, indenteurs cono-sphériques de 200, 500 et 800 µm, blocs pour le bloc sur anneau et anneaux pour le bloc sur anneau ou l’anneau sur plan.
Modules d’environnement
Haute température jusqu’à 1000°C, refroidissement par air jusqu’à -40°C, cryogénique jusqu’à -150°C, liquide jusqu’à 150°C, humidité de 10 % à 90 %, gaz inerte et tribocorrosion.
Mesure de la trace d’usure
Un codeur de profondeur de 10 nm pour l’usure in situ, une caméra à zoom vidéo de 2 MP pour les images de toute la rayure et des capteurs optiques standard ou haute vitesse qui mesurent une trace d’usure complète en 3D en quelques secondes.

Choisir entre les modèles

Notes d’application associées

Études de notre laboratoire sur cette classe d’instrument, publiées avec tous les paramètres d’essai.

Toutes les notes d’application associées →

Recherche indépendante publiée

Les instruments NANOVEA figurent dans 555 études publiées sur le frottement et l'usure, menées par des chercheurs d'universités et de laboratoires industriels du monde entier.

Les 555 études →

T2000 : questions fréquentes

À quoi sert le T2000 ?

Aux essais d’usure, de frottement et de rayure sous de fortes charges de contact, jusqu’à 2000 N, pour des matériaux et composants tels que roulements, vannes, pistons, freins, revêtements pour usage intensif et lubrifiants, y compris des essais sous vibration avec l’option de chargement en fatigue.

Qu’est-ce que l’essai d’usure en fatigue sur le T2000 ?

L’option d’usure en fatigue haute vitesse superpose à la charge pneumatique statique une charge oscillante de 0,2 à 20 N jusqu’à 150 Hz, pour mesurer l’usure sous le type de vibrations rencontrées dans les machines industrielles.

Quels essais le T2000 réalise-t-il ?

Rotatif pion-disque (ASTM G99, ASTM G132, DIN 50324), alternatif linéaire (ASTM G132, ASTM G133, ASTM G171, ASTM F732), bloc sur anneau (ASTM G77), anneau sur anneau (ASTM D3702) et essai de rayure (ASTM C1624, ASTM D7027, ASTM G171, ISO 20502, ISO 1518, DIN EN 1071, DVM-0058-PA).

À quelle vitesse tourne le T2000 ?

Jusqu’à 5000 ou 15000 tr/min selon l’option moteur, et jusqu’à 0,01 tr/min (0,05 tr/min avec le moteur 15000 tr/min), avec jusqu’à 14,7 Nm de couple intermittent.

Quelle est la différence entre le T2000 et le T2000MAX ?

Le T2000MAX est la version à fort couple : jusqu’à 54,0 Nm de couple instantané au lieu de 14,7 Nm, avec refroidissement rapide par air et surveillance de la température, conçue pour les essais de frottement de freins. La charge (2000 N) et l’encombrement sont identiques.

Combien coûte un T2000 ?

Le prix dépend du moteur, des modules et des options. Contactez le service commercial NANOVEA pour un devis.
