NANOVEA PB1000 es un equipo de ensayos mecánicos modular que combina nanoindentación, ensayo de rayado y medición de fricción en un solo sistema.
Diseñado para ensayos de materiales a escala nano y micro, permite medir dureza y módulo elástico, analizar fluencia y relajación, caracterizar esfuerzo–deformación, evaluar fallas por rayado y medir el coeficiente de fricción en una sola plataforma modular.
El PB1000 apoya la investigación avanzada en películas delgadas, recubrimientos, nanomateriales y nanotecnología, donde la precisión, la repetibilidad y la capacidad de crecer son imprescindibles.


Ofrece la máxima precisión y repetibilidad con el rango de medición más amplio.
TODO LO QUE NECESITA EN UN SOLO SISTEMA

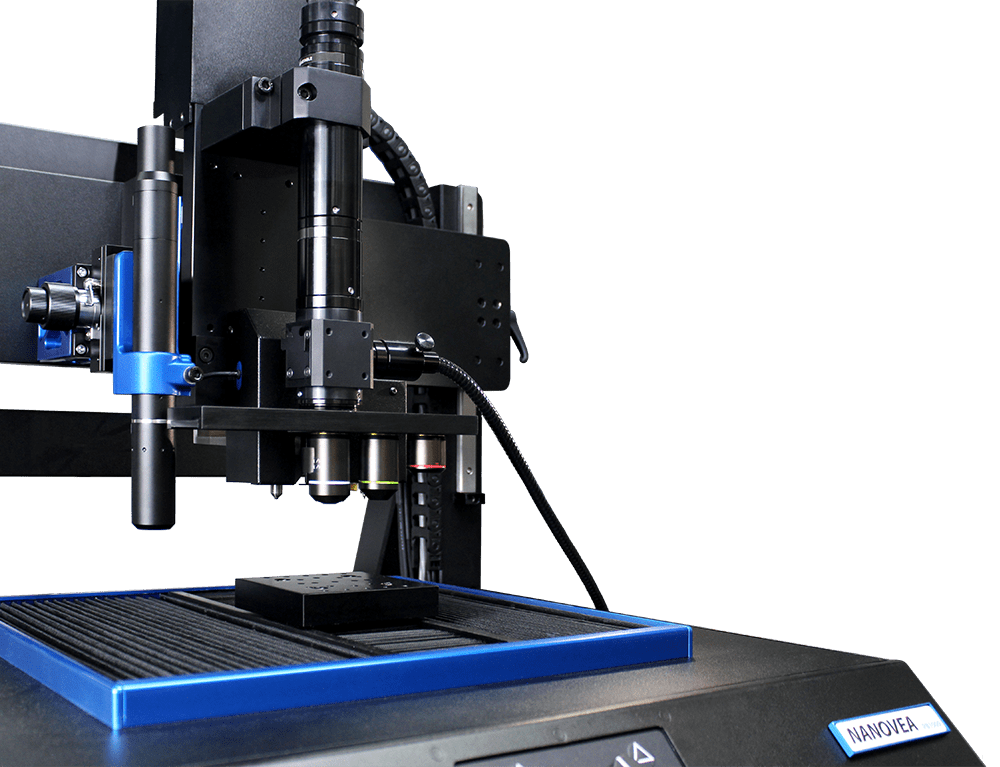

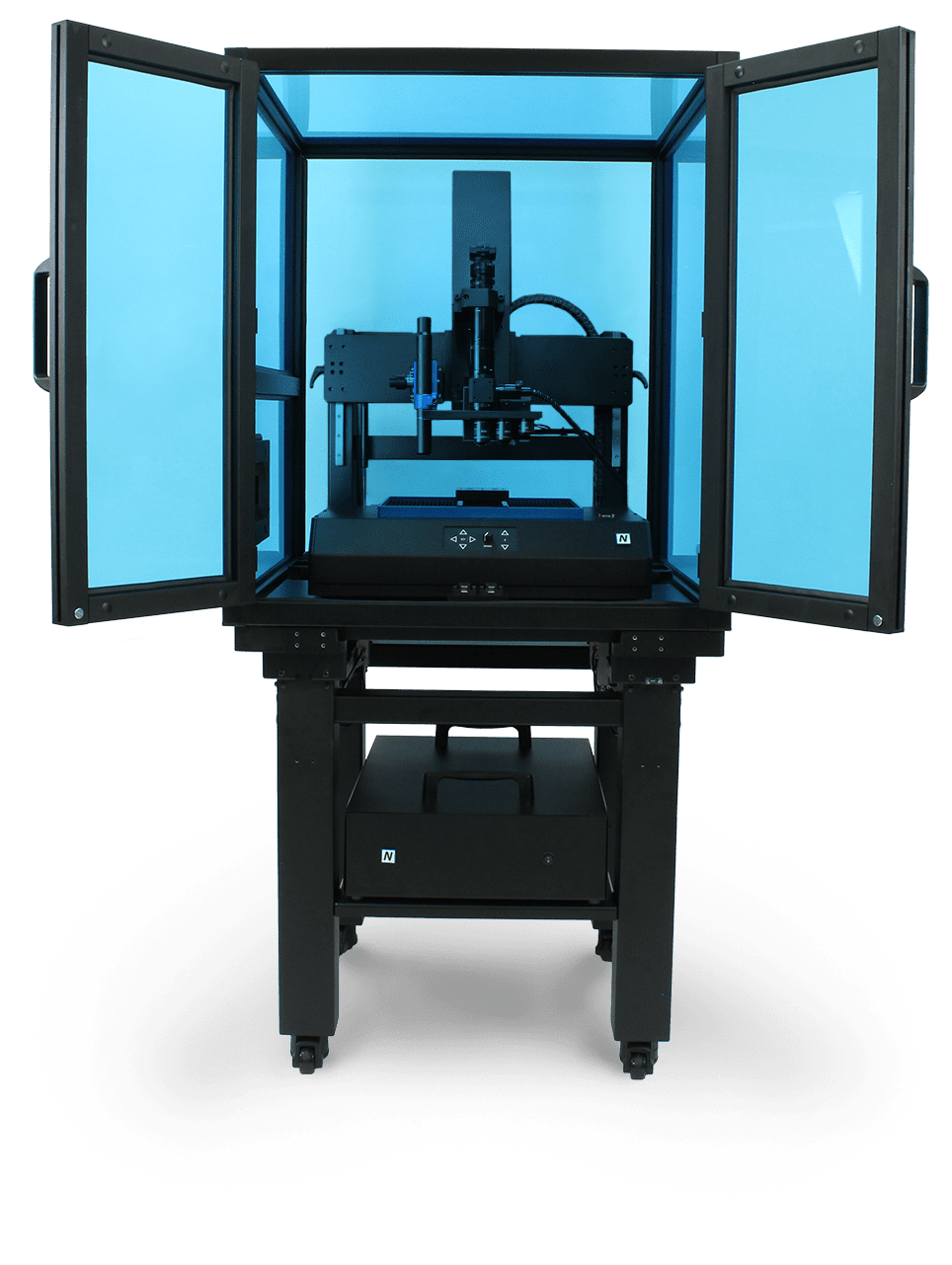

El NANOVEA PB1000 es un equipo de ensayos mecánicos de gran plataforma que lleva un módulo nano y un módulo micro en un solo sistema, para ensayos de indentación instrumentada, rayado, desgaste y fricción desde micronewtons hasta 400 N. Mide dureza y módulo elástico, módulo de pérdida y de almacenamiento, tenacidad a la fractura, límite elástico y fatiga, fluencia y relajación, esfuerzo-deformación, falla adhesiva y cohesiva por rayado, dureza al rayado, desgaste multipasada y coeficiente de fricción.

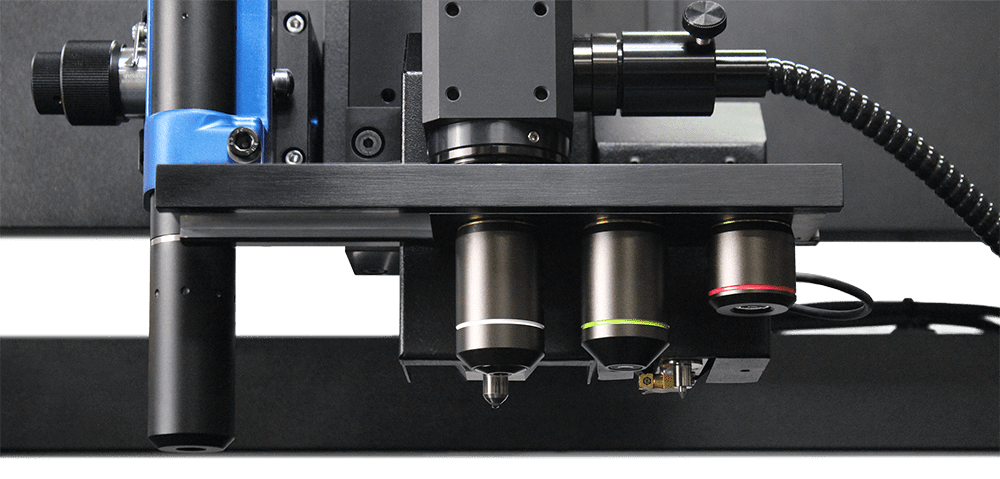

Cada módulo tiene sensores independientes de carga y de profundidad con control de carga con retroalimentación real y carga vertical directa (sin voladizo ni punto de pivote). El módulo nano usa un actuador piezoeléctrico con rangos de carga de 80 mN a 4800 mN y resolución de profundidad de 0,003 nm; el módulo micro usa un servomotor con husillo de bolas con rangos de 20 N a 400 N. Una platina motorizada de 200 x 150 mm, una platina Z motorizada de 100 mm y una precisión lateral inferior a 0,2 µm admiten una gran variedad de tamaños de muestra.
Se pueden integrar un videomicroscopio (hasta 100x), un perfilómetro óptico 3D y un microscopio de fuerza atómica, y los módulos ambientales permiten ensayar desde menos de -40°C hasta 600°C, con humedad controlada o en líquido.
| Platinas motorizadas X-Y | 200 x 150 mm |
|---|---|
| Resolución lateral X-Y | 0,1 µm |
| Precisión lateral | < 0,2 µm con codificador de precisión |
| Aproximación Z motorizada | 100 mm |
| Módulos de carga | Módulos nano y micro, ambos en un solo sistema |
| Carga | Carga vertical directa, sensores independientes de profundidad y de carga, sin voladizo ni punto de pivote |
| Videomicroscopio | Objetivo de hasta 100x, cámara a color de 1200 x 1600, precisión < 0,2 µm hacia/desde la posición del indentador, unión de imágenes y apilamiento de foco |
| Perfilómetro óptico 3D | Rango Z máx. de hasta 3 mm, precisión de hasta 10 nm en cualquier forma, precisión < 0,2 µm hacia/desde la posición del indentador |
| Microscopio de fuerza atómica | Escaneo X-Y de 110 µm (25 µm alta resolución), resolución lateral de 1,7 nm, resolución en altura de 0,4 nm | 0,13 nm, rango Z máx. de 22 µm | 5 µm |
| Especificación | Nano module | Micro module |
|---|---|---|
| Modos de ensayo | Indentation, scratch, wear & friction | Indentation, scratch, wear & friction |
| Sistema de carga | Piezoelectric actuator | Ball screw servomotor |
| Sensor de carga | Ultra precision load cell | Precision load cell |
| Rango de carga | 80 | 400 | 1800 | 4800 mN | 20 | 40 | 200 | 400 N |
| Resolución de carga (24 bits) | 0.006 | 0.03 | 0.14 | 0.28 µN | 1.2 | 2.4 | 12 | 24 µN |
| Ruido de fondo de carga RMS | 0.5 | 1 | 4 | 12 µN | 50 | 100 | 500 | 1000 µN |
| Sensor de profundidad | Capacitor ring | Large area capacitor |
| Rango de profundidad | 250 | 1500 µm | 1 mm (extended range capability) |
| Resolución de profundidad (24 bits) | 0.003 nm | 0.01 nm |
| Ruido de fondo de profundidad RMS | 0.04 nm | 0.15 nm |
| Sensor de fricción | Ultra precision load cell | Precision load cell |
| Rango de fricción | 50 | 400 | 1800 mN | 20 | 200 N |
| Resolución de fricción | 0.004 | 0.14 | 0.28 µN | 1.2 | 12 µN |
| Ruido de fondo de fricción RMS | 0.3 | 6 | 12 µN | 1.2 | 2 mN |
| Frecuencias de emisión acústica | 150 - 400 kHz | 150 - 400 kHz |
| Sensibilidad de la energía absoluta de EA | 0.005 aJ | 0.005 aJ |
| Frecuencias DMA / CSM | 0.1 to 100 Hz | N/A |
| Barrido de frecuencia y temperatura a carga constante | Yes | N/A |
| FastMap | 5 min (100 indents) | 12 min (100 indents) |
| Alta temperatura | 275° | 450°C | 275° | 450° | 600°C |
| Baja temperatura | Down to -10°C | <-40°C | Down to -10°C | <-40°C |
| Humedad | 5% to dew point | 5% to dew point |
| Líquido | RT to 60°C | RT to 60°C |
Los valores separados por | son opciones alternativas de sensor o módulo. Hay otros rangos de frecuencia de emisión acústica disponibles; el nano solo está disponible bajo la muestra. Especificaciones sujetas a cambios; consulte a NANOVEA para obtener las más recientes.
Especificaciones sujetas a cambios. Cada instrumento NANOVEA se fabrica bajo pedido; solicite la configuración adecuada para sus muestras.
Dureza & módulo elástico

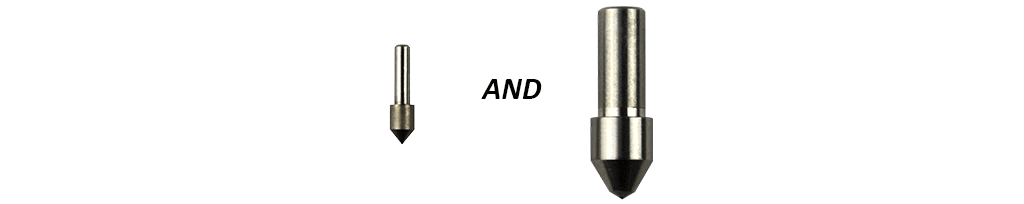

Nano y microindentación con puntas Berkovich, Vickers, Knoop, de esquina de cubo o esféricas.
Módulo de pérdida & de almacenamiento
Nano DMA y CSM, de 0,1 a 100 Hz, con barridos de frecuencia y temperatura.
Tenacidad a la fractura
Grietas de indentación Vickers y de esquina de cubo en cerámicas, vidrio y recubrimientos.
Límite elástico & fatiga
Indentación con punzón plano para límite elástico y resistencia máxima, carga cíclica para fatiga.
Fluencia & relajación
Cambio de profundidad a carga constante, caída de carga a profundidad constante.
Esfuerzo vs deformación
Indentación esférica y cíclica, microcompresión y flexión.
Adhesión por rayado (falla adhesiva)
Cargas críticas de delaminación del recubrimiento con emisión acústica.
Falla cohesiva & marcas
Agrietamiento y desconchado dentro de recubrimientos y pinturas.
Dureza al rayado
Ancho del rayado a carga constante para obtener la dureza al rayado.
Desgaste multipasada
Pasadas subcríticas repetidas hasta la falla progresiva.
Coeficiente de fricción
Fricción por deslizamiento a baja carga, en seco o húmedo.
Ensayos en condiciones ambientales
Módulos de alta temperatura, baja temperatura, humedad y líquido.
Equipo de ensayos mecánicos compacto CB500
Módulo nano O micro sobre una base compacta: platina de 100 x 50 mm, eje Z de 50 mm, menor costo de mantenimiento.
Tribómetro de alta carga T2000
Para desgaste y fricción con cargas de hasta 2000 N, además de ensayo de rayado con velocidades de carga de hasta 200 N/min.
AFM Pro
AFM y perfilometría óptica en una plataforma de metrología dedicada.
Estudios de nuestro laboratorio sobre esta clase de instrumento, publicados con todos los parámetros de ensayo.
See how controlled humidity affects polymer hardness and creep using nanoindentation, with measurements across relative humidity conditions from 25% to 75%.
En inglés

Evaluate pacing lead insulation wear and friction in Hanks’ solution using low-load nano-friction and reciprocating tribology testing.
En inglés

Nano scratch testing of drug-eluting stent coatings: critical loads, delamination and adhesion measured on stent struts and inside 30 µm deep grooves.
En inglés

Cómo los equipos de ensayos mecánicos NANOVEA evalúan la dureza, la adhesión y la resistencia al desgaste de protectores de pantalla, con ensayos de nano y micro rayado para hallar las cargas de falla del recubrimiento.

Nanoindentation DMA of natural and synthetic cork stoppers: Young's modulus, storage modulus, loss modulus and tan δ measured in axial and radial directions.
En inglés

Nano scratch testing of a 7-year-old paint on metal: critical loads for initial and complete damage, true and residual depth, guided by ASTM D7187.
En inglés
Al menos 18 estudios publicados mencionan el PB1000 en su metodología. Los instrumentos NANOVEA aparecen en 438 estudios publicados sobre indentación, dureza y rayado, realizados por investigadores de universidades y laboratorios industriales de todo el mundo.
Flexible Polycaprolactone and Polycaprolactone/Graphene Scaffolds for Tissue Engineering
Stanislav A. Evlashin, Pavel V. Dyakonov et al. · Materials, 2019
Medido con el NANOVEA PB1000
Andrey Vladimirovich Smirnov, Svyatoslav Chugunov et al. · Materials, 2022
Medido con el NANOVEA PB1000
On manufacturing multilayer-like nanostructures using misorientation gradients in PVD films
Pedro Renato Tavares Ávila, Erenilton Pereira da Silva et al. · Scientific Reports, 2019
Medido con el NANOVEA PB1000
Birol Ay, Kushagra Parolia et al. · Communications Biology, 2020
Medido con el NANOVEA PB1000
Hanno C. Erythropel, Aurélie Börmann et al. · Polymers, 2018
Medido con el NANOVEA PB1000
Bruno C. N. M. de Castilho, Alisson Mendes Rodrigues et al. · Scientific Reports, 2022
Medido con el NANOVEA PB1000
El PB1000 lleva los módulos nano y micro juntos en un solo sistema, con platina de 200 x 150 mm, platina Z motorizada de 100 mm e integración opcional de AFM y perfilómetro 3D. El CB500 admite el módulo nano o el micro sobre una base compacta con platina de 100 x 50 mm y eje Z de 50 mm. Las especificaciones de los módulos son las mismas en ambos.
Desde el rango de 80 mN del módulo nano (resolución de 0,006 µN, ruido de fondo de 0,5 µN) hasta el rango de 400 N del módulo micro, unos cinco órdenes de magnitud, en un solo instrumento.
Sí. Ambos módulos se instalan juntos y admiten indentación, rayado, desgaste y fricción. El módulo nano añade DMA/CSM de 0,1 a 100 Hz y barridos de frecuencia y temperatura a carga constante.
Dureza y módulo por indentación instrumentada según ISO 14577 y ASTM E2546, adhesión por rayado según ASTM C1624, resistencia a las marcas según ASTM D7187 y dureza al rayado según ASTM G171. Cada página de método detalla la información.
Sí, hasta 600°C con el módulo micro (450°C con el módulo nano), con la punta y la muestra calentadas en una cámara cerrada. También hay módulos de baja temperatura (por debajo de -40°C), humedad (de menos de 5 % al punto de rocío) y líquido (hasta 60°C).
El precio depende de los módulos, las opciones ambientales y de imagen. Contacte a ventas de NANOVEA para una cotización; nuestro laboratorio puede realizar antes el ensayo en sus muestras.
