Ensayos tribológicos a baja temperatura

El módulo de baja temperatura encierra el contacto tribológico y lo llena de aire frío y seco, de modo que los ensayos de fricción y desgaste se realizan a temperaturas de hasta -40 °C. Un adaptador criogénico amplía los ensayos rotativos y lineales hasta -150 °C. Los cauchos, polímeros, lubricantes y recubrimientos pueden comportarse de forma muy distinta bajo cero, por lo que deben ensayarse a las temperaturas que encuentran en servicio.

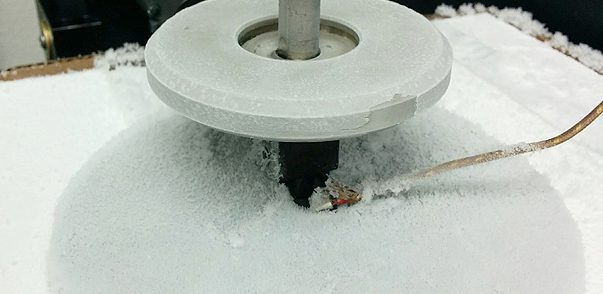

Módulo de cámara de baja temperatura en un tribómetro NANOVEA

De un vistazo

Temperatura
Hasta -40 °C en la cámara fría; hasta -150 °C con el adaptador criogénico (lineal y rotativo).
Cerramiento
El contacto queda totalmente encerrado en una cámara desmontable, en la que se introduce aire frío y seco a presión positiva.
Uniformidad
La cámara mantiene uniforme y estable la temperatura alrededor de la muestra y el contracuerpo durante todo el ensayo.
Módulos
Rotativo, lineal y rayado.
Mediciones
Coeficiente de fricción estático y dinámico, comportamiento al desgaste y tasa de desgaste por perfilometría 3D tras el ensayo.
Materiales típicos
Cauchos de neumáticos y juntas, polímeros, lubricantes y grasas, recubrimientos para climas fríos o uso aeroespacial.

Por qué ensayar bajo cero

Neumáticos, juntas, escobillas, componentes de aeronaves, equipos de la cadena de frío y maquinaria al aire libre trabajan a temperaturas bajo cero. Sus materiales suelen caracterizarse a temperatura ambiente, pero el frío cambia mucho su comportamiento tribológico. Los elastómeros se rigidizan y pierden agarre; los polímeros se vuelven más frágiles; las grasas y los aceites se espesan; la humedad puede congelarse en la interfaz. La tribología a baja temperatura mide la fricción y el desgaste a la temperatura que realmente soporta la pieza.

Cómo funciona el módulo

El contacto queda totalmente encerrado en una cámara desmontable. Se introduce aire frío y seco a presión positiva, que mantiene uniforme y estable la temperatura alrededor de la muestra y el contracuerpo durante todo el ensayo. La cámara alcanza -40 °C. Para condiciones más frías, un adaptador criogénico amplía los ensayos rotativos y lineales hasta -150 °C.

Como la cámara rodea el contacto en lugar de enfriar solo la platina, el contracuerpo también está a la temperatura de ensayo, no solo la muestra. Esto es importante cuando la propia rigidez o la película superficial del contracuerpo influyen en el resultado.

Caucho, velocidad y temperatura

La fricción del caucho procede principalmente de dos mecanismos: la adhesión en la interfaz y la energía perdida al deformarse el caucho sobre las asperezas de la superficie. Ambos dependen de la rapidez con que se deforma el caucho en relación con su respuesta viscoelástica, y esa respuesta se desplaza mucho con la temperatura. Enfriar un caucho tiene un efecto parecido a hacerlo deslizar más rápido, por lo que la fricción medida a una temperatura no puede trasladarse sin más a otra.

NANOVEA ha estudiado ambos aspectos: la tribología del caucho a baja temperatura y la fricción del caucho en función de la velocidad a temperatura ambiente, en la que el COF contra acero inoxidable subió de 0,29 a 0,8 al aumentar la velocidad de 0,01 a 5 rpm. Para aplicaciones en climas fríos, ensayar en función de la temperatura y de la velocidad da la imagen completa.

Fricción estática y dinámica en frío

La fricción de arranque (estática) suele ser lo que limita un mecanismo en frío: una junta que se pega, una escobilla que vibra, una guía que no arranca. El control a baja velocidad del tribómetro permite medir la fricción estática y dinámica en la cámara, de modo que el stick-slip y el arranque pueden compararse directamente con el comportamiento a temperatura ambiente.

Medir el desgaste

Tras el ensayo, la huella de desgaste se mide por perfilometría 3D sin contacto confocal cromática, que funciona en materiales blandos y oscuros como el caucho. El volumen desgastado da la tasa de desgaste específica K = V / (F × s) para comparar directamente entre temperaturas.

Ensayos que puede realizar bajo cero

Instrumentos para este ensayo

Cada instrumento se fabrica por encargo. Envíenos sus muestras: primero realizamos su ensayo en nuestro laboratorio y después configuramos el instrumento según el resultado.

Resultados publicados

Medidos en nuestro propio laboratorio, con los instrumentos que diseñamos y fabricamos, y publicados con todos los parámetros de ensayo.

Todas las notas de aplicación de tribología →

Investigación independiente publicada

Los instrumentos NANOVEA aparecen en 3 estudios publicados sobre fricción y desgaste a baja temperatura, realizados por investigadores de universidades y laboratorios industriales de todo el mundo.

Los 3 estudios →

Laboratorio de ensayos de materiales de NANOVEA

¿Necesita datos bajo cero? Envíenos sus muestras.

Nuestro laboratorio realiza ensayos de fricción y desgaste a baja temperatura con los mismos instrumentos que fabricamos, e informa los resultados con todos los parámetros del ensayo y las condiciones de temperatura.

Sus muestras las ensayan las mismas personas que diseñan los instrumentos: recibe asesoramiento sobre el método, además de los resultados.

Laboratorio de fricción y desgaste

Preguntas frecuentes

¿Hasta qué temperatura puede ensayar un tribómetro NANOVEA?

La cámara de baja temperatura alcanza -40 °C, y un adaptador criogénico lleva los ensayos rotativos y lineales hasta -150 °C.

¿Cómo se mantiene el contacto frío y seco?

El contacto queda totalmente encerrado en una cámara desmontable, en la que se introduce aire frío y seco a presión positiva. Mantener la cámara con una ligera sobrepresión de aire seco ayuda a que no entre el aire húmedo de la sala, lo que limita la escarcha y la condensación en la muestra durante el ensayo.

¿Por qué cambia la fricción a baja temperatura?

Los polímeros y elastómeros se rigidizan al enfriarse hacia su transición vítrea, lo que cambia el área de contacto real y la energía perdida por deformación. Los lubricantes se espesan y las películas superficiales pueden comportarse de otra forma. En el caucho en particular, la fricción depende mucho de la temperatura y de la velocidad de deslizamiento, por lo que los datos a temperatura ambiente pueden inducir a error para neumáticos de invierno, juntas y escobillas.

¿Se puede medir la fricción estática a baja temperatura?

Sí. En la cámara pueden medirse los coeficientes de fricción estático y dinámico, usando el control a baja velocidad del tribómetro para captar el comportamiento de arranque.

¿Qué ensayos se realizan en el módulo de baja temperatura?

Ensayos rotativos (pin sobre disco), lineales alternativos y de rayado en la cámara fría; ensayos rotativos y lineales con el adaptador criogénico hasta -150 °C.
