Perfilómetro óptico portátil – NANOVEA JR25

NANOVEA JR25 es un perfilómetro óptico portátil para la medición de superficies sin contacto, diseñado para usarse tanto en el laboratorio como en campo.

Usa el mismo sensor de luz cromática y el mismo principio de medición que los perfilómetros de mesa de NANOVEA, y ofrece una caracterización 3D de superficies confiable y precisa directamente sobre piezas, ensambles o muestras.

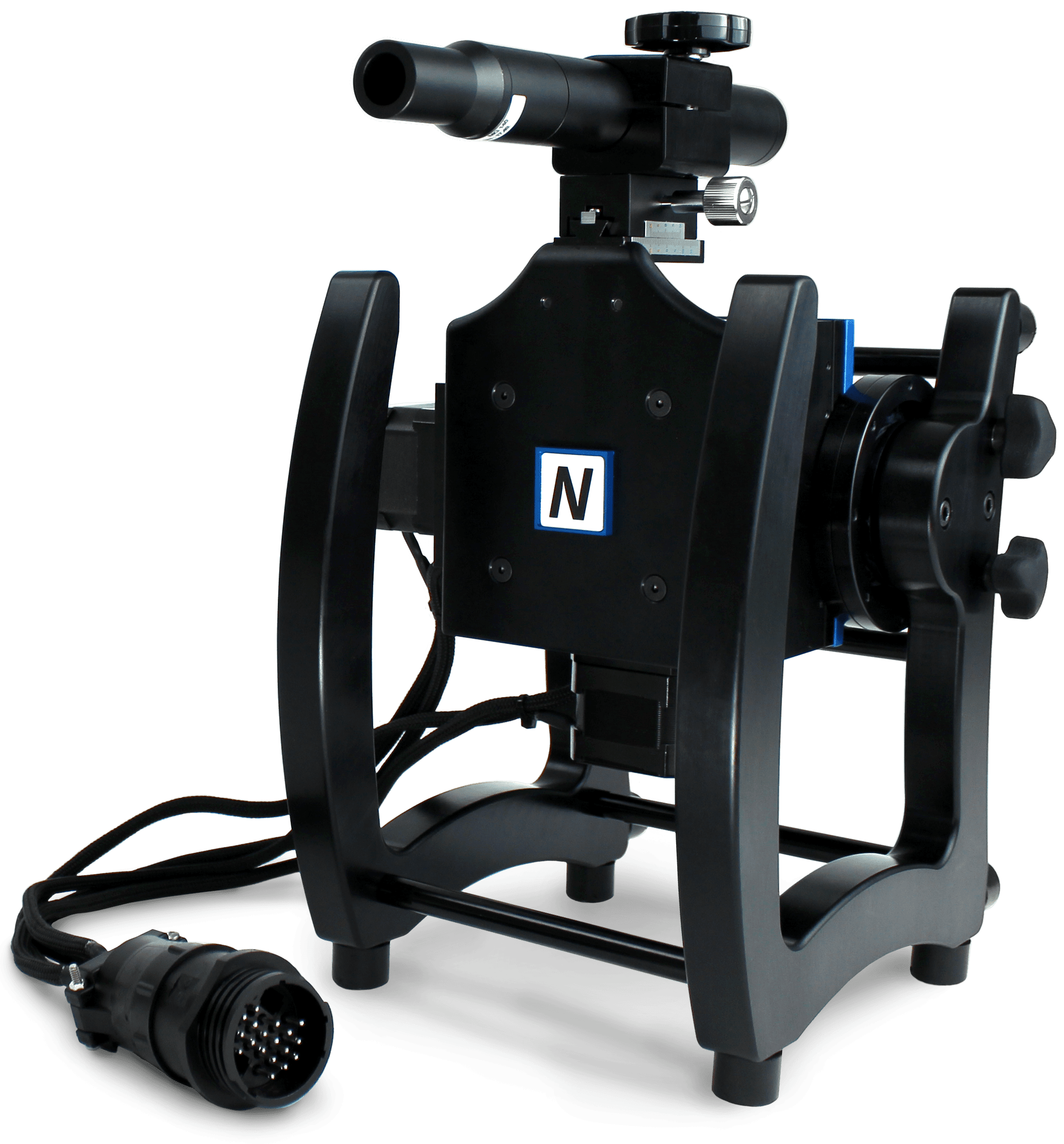

Perfilómetro óptico portátil NANOVEA JR25 para medición de superficies sin contacto
Primer perfilómetro portátil con resultados de laboratorio — NANOVEA JR25

PRIMER PERFILÓMETRO PORTÁTIL
CON RESULTADOS DE LABORATORIO

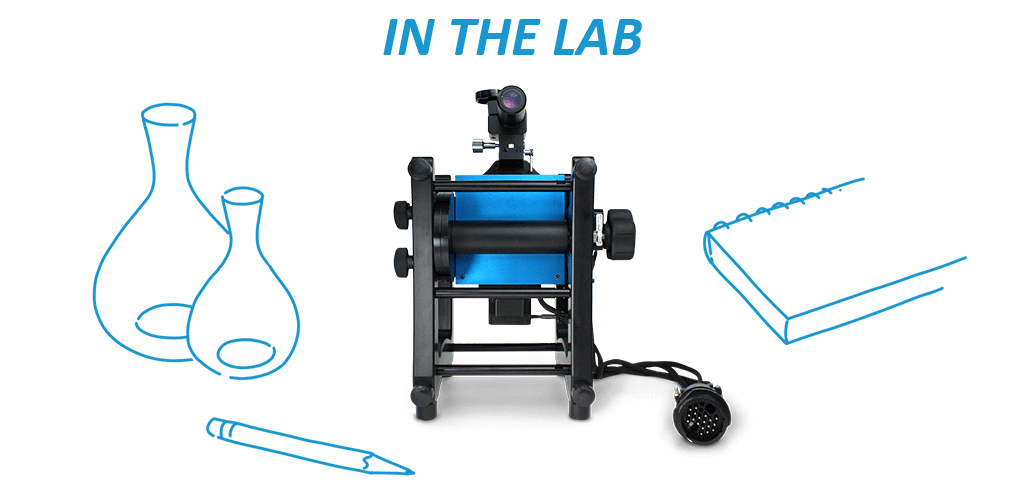

Demostración del perfilómetro portátil NANOVEA JR25
Cabezal de escaneo giratorio del NANOVEA JR25
MÁXIMA
VERSATILIDAD

Con un cabezal de escaneo giratorio y un diseño compacto, ninguna superficie queda fuera de alcance.

POSIBILIDADES ILIMITADAS

El perfilómetro portátil JR25 abre la puerta a ensayos de investigación y control de calidad en entornos complejos que estaban fuera del alcance de las generaciones anteriores de instrumentos.

Perfilómetro 3D sin contacto NANOVEA JR25 escaneando superficies

DISEÑO
REVOLUCIONARIO

El desempeño de los instrumentos de laboratorio, ahora como equipaje de mano.

Sin concesiones.
Diseño revolucionario — NANOVEA JR25
Especificación del área de escaneo del perfilómetro

Área de escaneo X-Y

25 x 25 mm motorizada

Especificación del rango y la resolución vertical del perfilómetro

Rango de altura

De nm a cm

Especificación de las dimensiones del perfilómetro

Dimensiones de mesa

20 x 30 x 17 cm

Especificación de la velocidad de escaneo del perfilómetro

Velocidad de escaneo

20 mm/s

Perfilometría – tecnología de sensor confocal cromático
Ideal para ángulos pronunciados
Rápido en áreas grandes
Muy fácil de usar
Sin unir imágenes
Sin preparación de muestras
Sin reenfocar

¿Qué es el NANOVEA JR25?

El NANOVEA JR25 es un perfilómetro óptico 3D portátil que lleva al campo la medición de superficies sin contacto con calidad de laboratorio. Con 5,3 kg, mide rugosidad, textura, forma, altura de escalón y volumen directamente sobre piezas, ensambles y estructuras que no se pueden cortar ni mover, con los mismos sensores de luz cromática que los perfilómetros de mesa de NANOVEA.

Un cabezal de escaneo giratorio alcanza ángulos difíciles. La platina X-Y de 25 x 25 mm escanea a hasta 20 mm/s, con un eje Z manual de 30 mm. Los sensores cubren rangos de altura de 110 µm a 24 mm, con repetibilidad en altura de hasta 1,9 nm y ángulos de superficie de hasta 87°, en materiales transparentes, reflectantes u oscuros.

Ideal para

  • Inspección en sitio de piezas grandes o fijas, como soldaduras y concreto
  • Investigación de campo en muestras que no se pueden retirar, como fósiles o superficies orgánicas
  • Mediciones en ángulos que una platina de mesa no alcanza
  • Un solo instrumento compartido entre el laboratorio y el campo

JR25 de un vistazo

Peso
5,3 kg
Recorrido de la platina X-Y
25 x 25 mm
Velocidad máx. X-Y
20 mm/s
Eje Z
30 mm, manual
Cabezal de escaneo
Giratorio, para superficies inclinadas
Rango de altura de los sensores
110 µm a 24 mm (PS1 a PS6)
Resolución vertical máx.
1 nm
Ángulo de superficie máx.
Hasta 87°

Especificaciones del JR25

Plataforma JR25

Peso5,3 kg
Recorrido de la platina X-Y25 x 25 mm
Velocidad máx. X-Y20 mm/s
Eje Z30 mm, manual
Cabezal de escaneoGiratorio
Resolución vertical máx.1 nm
Ángulo de superficie máx.Hasta 87°
Dimensiones20 x 30 x 17 cm

Sensores cromáticos estándar (punto único)

EspecificaciónPS1PS2PS3PS4PS5PS6
Rango máximo de altura110 µm300 µm1.1 mm3.5 mm10 mm24 mm
Distancia de trabajo3.3 mm10.8 mm12.2 mm16.5 mm26.6 mm20 mm
Precisión lateral X-Y0.8 µm1.7 µm2.6 µm4.6 µm11.0 µm11.0 µm
Repetibilidad en altura1.9 nm5.4 nm15.8 nm31.6 nm117.0 nm237.2 nm

Repetibilidad en altura: medición en punto fijo sobre vidrio, variación media de altura Ra en 1,200 puntos (100 muestreos).

Especificaciones sujetas a cambios. Cada instrumento NANOVEA se fabrica bajo pedido; solicite la configuración adecuada para sus muestras.

Qué mide el JR25

Normas

  • ISO 4287
  • ISO 13565
  • ISO 12085
  • ISO 12780
  • ISO 12181
  • ISO 25178
  • Otras normas ISO y ASME

Opciones y configuraciones

Sensores cromáticos intercambiables
PS1 a PS6, desde un rango de 110 µm (repetibilidad de 1,9 nm) para acabados finos hasta un rango de 24 mm para rasgos rugosos o altos.
Área de escaneo portátil más grande
Para escaneos continuos de 100 x 100 mm en un equipo portátil, vea el JR100.

Cómo elegir entre los modelos

Notas de aplicación relacionadas

Estudios de nuestro laboratorio sobre esta clase de instrumento, publicados con todos los parámetros de ensayo.

Todas las notas de aplicación relacionadas →

Investigación independiente publicada

Al menos 7 estudios publicados mencionan el JR25 en su metodología. Los instrumentos NANOVEA aparecen en 444 estudios publicados sobre topografía y rugosidad de superficies, realizados por investigadores de universidades y laboratorios industriales de todo el mundo.

Los 444 estudios →

JR25: preguntas frecuentes

¿Para qué se usa un perfilómetro portátil?

Para medir las superficies donde están: piezas grandes o fijas, muestras de campo y objetos que no se pueden cortar, enviar ni colocar en una platina. El JR25 ofrece en sitio los mismos resultados 2D y 3D sin contacto que un perfilómetro de mesa.

¿Cuánto pesa el JR25?

5,3 kg, con unas dimensiones de 20 x 30 x 17 cm, así que viaja como equipaje de mano.

¿Un perfilómetro portátil es tan preciso como uno de mesa?

El JR25 usa los mismos sensores de luz cromática que los perfilómetros de mesa de NANOVEA: repetibilidad en altura de 1,9 nm (PS1) a 237,2 nm (PS6), resolución vertical máxima de 1 nm y pendientes de hasta 87°. Los resultados tienen calidad de laboratorio siempre que el instrumento esté estable sobre la superficie.

¿El JR25 puede medir superficies curvas o inclinadas?

Sí. El cabezal de escaneo giratorio se inclina para alcanzar superficies inclinadas, y la luz cromática mide pendientes de hasta 87°.

¿JR25 o JR100?

El JR25 es la opción más ligera, con un área de escaneo de 25 x 25 mm. El JR100 escanea 100 x 100 mm de forma continua y admite un sensor de línea de alta velocidad, a cambio de un equipo más grande.

¿Cuánto cuesta un JR25?

El precio depende de los sensores y accesorios. Contacte a ventas de NANOVEA para una cotización.
