Kriechen und Spannungsrelaxation durch Nanoindentation

Kriechen und Spannungsrelaxation sind die zwei Seiten der zeitabhängigen Verformung. Bei einer Eindringkriechprüfung wird die Last konstant gehalten und der Eindringkörper sinkt weiter ein; bei einer Relaxationsprüfung wird die Tiefe konstant gehalten und die dafür nötige Last nimmt ab. Beides wird an kleinen Volumina gemessen, von Polymeren und Gelen bis zu Loten und Beschichtungen, ohne dass Prüfkörper gefertigt werden müssen.

Eindringkriechkurve mit zunehmender Tiefe unter konstanter Last

Auf einen Blick

Kriechen
Tiefenänderung während einer Haltezeit bei konstanter Maximallast.
Relaxation
Lastabfall während einer Haltezeit bei konstanter Tiefe, mit fest gehaltener Position des Eindringkörpers.
Regelung
Ein echter geschlossener Regelkreis mit unabhängigen Kraft- und Tiefensensoren hält Last oder Tiefe während der Haltezeit konstant.
Eindringkörper
Berkovich-, Kugel- und Flachstempelspitzen; große Kugeln (z. B. 3 mm) für sehr weiche Werkstoffe wie Hydrogele.
Kombinierte Ergebnisse
Härte und Elastizitätsmodul aus demselben Eindruck wie die Kriech- oder Relaxationsdaten.
Umgebungen
Temperatur-, Feuchte- und Flüssigkeitsmodule für Kriechen unter Einsatzbedingungen.

Was Kriechen und Relaxation verraten

Polymere, Gele, Lote, Gewebe und viele Beschichtungen verformen sich unter anhaltender Last weiter, und die Kraft, die sie ausüben, lässt nach, wenn sie bei fester Verformung gehalten werden. Diese Zeitabhängigkeit entscheidet, ob eine Dichtung dicht bleibt, eine Lötverbindung ihre Form behält, eine Presspassung fest sitzt oder eine Implantatbeschichtung hält. Die Eindringprüfung misst sie lokal und schnell, am tatsächlichen Werkstoff statt an einem separat gefertigten Prüfstab. Die Seite zur Nanoindentation erklärt das Verfahren und das Gerät dahinter.

So funktionieren die Prüfungen

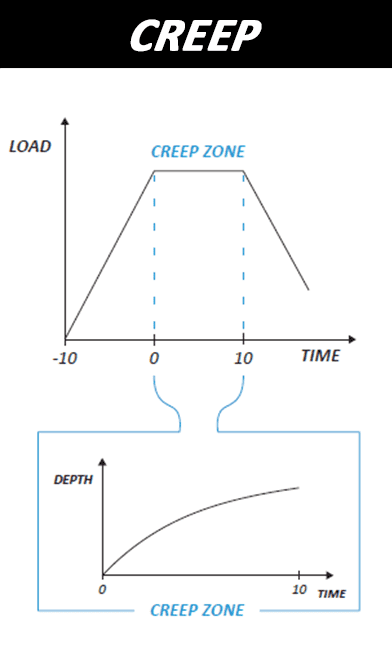

Kriechen (konstante Last). Der Eindringkörper wird bis zu einer festgelegten Maximalkraft belastet und dort gehalten. Der unabhängige Tiefensensor zeichnet auf, wie weit er weiter einsinkt. Die Kriechtiefe oder eine Kriechrate charakterisiert den Werkstoff.

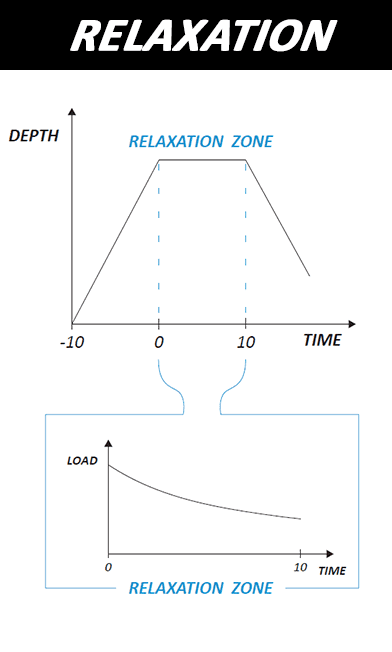

Spannungsrelaxation (konstante Tiefe). Der Eindringkörper wird bis zu einem Sollwert belastet, dann wird seine Position fest gehalten. Die Kraftmessdose zeichnet auf, wie die Kraft mit der Relaxation des Werkstoffs über die Zeit abnimmt, nach dem Prinzip der ASTM E328.

Beide setzen voraus, dass das Gerät eine Größe wirklich konstant hält, während es die andere misst. Die Prüfgeräte von NANOVEA verwenden genau dafür unabhängige Kraft- und Tiefensensoren in einem geschlossenen Regelkreis.

Die Spitze für weiche Werkstoffe wählen

Spitze Berkovich-Eindringkörper konzentrieren die Spannung und eignen sich für die meisten Polymere und Beschichtungen. Sehr weiche Werkstoffe brauchen eine große Kontaktfläche, um eine messbare Last zu ergeben: Die Hydrogelstudie von NANOVEA verwendete eine Kugelspitze von 3 mm bei 10 mN und zeichnete ~42 µm Kriechen in 70 s auf. Bei solchen Werkstoffen ist schon die Kontakterkennung eine Herausforderung, da die Oberflächenspannung die Spitze in das Gel ziehen kann, bevor eine Last registriert wird.

Kriechen unter Einsatzbedingungen

Zeitabhängiges Verhalten hängt stark von der Umgebung ab. Feuchtigkeit plastifiziert viele Polymere. In der Studie bei kontrollierter Feuchte von NANOVEA stieg die Kriechtiefe von 36 nm bei 25 % r. F. auf 105 nm bei 75 % r. F., während die Härte sank. Die Temperatur wirkt ähnlich, besonders in der Nähe des Glasübergangs. Prüfungen unter Einsatzbedingungen vermeiden es, sich auf Daten bei Raumtemperatur und Raumfeuchte zu verlassen.

Werkstoffe vergleichen

Da Kriechen und Härte aus demselben Eindruck stammen, lassen sie sich direkt vergleichen. Die Polymerkriechstudie von NANOVEA prüfte acht Polymere bei 40 mN: Das weichste, LDPE, kroch 798 nm, etwa siebenmal mehr als Delrin, das härteste.

Normen

NormAnwendungsbereich
ASTM E2546Standardpraxis für die instrumentierte Eindringprüfung

Verfahren der instrumentierten Eindringprüfung, einschließlich Haltezeiten bei Maximallast.

ISO 14577Instrumentierte Eindringprüfung zur Bestimmung der Härte und anderer Werkstoffparameter

Parameter für Eindringkriechen (C_IT) und Eindringrelaxation (R_IT).

ASTM E328Spannungsrelaxation von Werkstoffen und Bauteilen

Das Relaxationsprinzip bei konstanter Verschiebung, angewandt mit einem Eindringkörper.

Die Parametergrenzen des Geräts können von den in der jeweiligen Norm festgelegten abweichen.

Prüfumgebungen

Geräte für diese Prüfung

Jedes Gerät wird auftragsbezogen gefertigt. Schicken Sie uns Ihre Proben: Wir führen Ihre Prüfung zuerst in unserem Labor durch und konfigurieren das Gerät dann anhand des Ergebnisses.

Veröffentlichte Ergebnisse

In unserem eigenen Labor gemessen, auf den Geräten, die wir entwickeln und bauen, und mit allen Prüfparametern veröffentlicht.

Alle Anwendungsberichte zur mechanischen Prüfung →

Unabhängige veröffentlichte Forschung

NANOVEA-Geräte kommen in 4 veröffentlichten Studien zum Thema Kriechen und Spannungsrelaxation per Eindringprüfung zum Einsatz – von Forschenden an Universitäten und in Industrielaboren weltweit.

Alle 4 Studien →

Werkstoffprüflabor von NANOVEA

Sie brauchen Kriech- oder Relaxationsdaten? Schicken Sie uns Ihre Proben.

Unser Labor misst Eindringkriechen, Spannungsrelaxation, Härte und Modul auf denselben mechanischen Prüfgeräten, die wir bauen, auch bei kontrollierter Temperatur und Feuchte.

Ihre Proben prüfen die Menschen, die die Geräte entwickeln – Sie erhalten also nicht nur Messwerte, sondern auch Beratung zur Methode.

Laborprüfungen: Eindringen & Ritzen

Häufige Fragen

Was ist Eindringkriechen?

Die weitere Zunahme der Eindringtiefe, während die Last konstant gehalten wird. Sie spiegelt zeitabhängige (viskoelastische oder viskoplastische) Verformung wider und wird aus der Tiefenänderung während einer Haltezeit bei Maximallast bestimmt. ISO 14577 definiert aus dieser Änderung einen Eindringkriechparameter.

Was ist der Unterschied zwischen Kriechen und Spannungsrelaxation?

Beim Kriechen wird die Last konstant gehalten und die zunehmende Verformung gemessen; bei der Spannungsrelaxation wird die Verformung konstant gehalten und die abnehmende Kraft gemessen, die nötig ist, um sie aufrechtzuerhalten. Beide beschreiben dasselbe viskoelastische Verhalten aus verschiedenen Richtungen. Welche relevanter ist, hängt davon ab, ob die Anwendung eine Last (eine eingespannte Dichtung) oder eine Verschiebung (eine Presspassung) aufprägt.

Warum das Kriechen durch Eindringprüfung statt mit einem Zeitstandzugversuch messen?

Die Eindringprüfung erfasst ein kleines Volumen. Sie funktioniert daher an Beschichtungen, Folien, kleinen Teilen und lokalen Bereichen, braucht keinen gefertigten Prüfkörper und erlaubt viele Wiederholungen an einer Probe. Sie liefert schnell vergleichende und lokale Kriechdaten, während herkömmliche Kriechversuche am Vollmaterial die Referenz für langfristige Auslegungsdaten bleiben.

Wie beeinflusst das Kriechen die Ergebnisse für Härte und Modul?

Kriecht der Werkstoff noch, wenn die Entlastung beginnt, ist die Entlastungskurve verzerrt und der berechnete Modul kann falsch sein. Eine Haltezeit bei Maximallast lässt das Kriechen vor der Entlastung abklingen. Deshalb gehören bei Polymeren und anderen zeitabhängigen Werkstoffen Kriechdaten und eine genaue Modulmessung zusammen.

Lässt sich das Kriechen bei kontrollierter Feuchte oder Temperatur messen?

Ja. Das Feuchtemodul umschließt Eindringkörper und Probe von unter 5 % r. F. bis zum Taupunkt, und die Temperaturmodule decken -10 °C (als Sonderausführung unter -40 °C) bis 450 °C beim Nanomodul oder 600 °C beim Mikromodul ab. Die Feuchtestudie von NANOVEA zeigte, dass sich die Kriechtiefe eines Polymers zwischen 25 % und 75 % r. F. nahezu verdreifachte.
