Nota applicativa | Ispezione di componenti ottici

Topografia di una lente di Fresnel con un profilometro ottico 3D senza contatto

Misurare altezza e passo degli anelli di un profilo di lente a dente di sega per individuare stampi e punzoni usurati

Faro al tramonto, un'applicazione delle lenti di Fresnel

Ricerca e prove sperimentali

Duanjie Li & Benjamin Mell

Progetto grafico e redazione

Andrew Shore

Introduzione

Una lente è un dispositivo ottico a simmetria assiale che trasmette e rifrange la luce. Una lente semplice è costituita da un solo componente ottico che fa convergere o divergere la luce. Anche se le superfici sferiche non sono la forma ideale per una lente, sono spesso usate perché sono la forma più semplice in cui il vetro può essere molato e lucidato.

Una lente di Fresnel è costituita da una serie di anelli concentrici, sottili porzioni di una lente semplice con larghezze anche di pochi millesimi di pollice. Le lenti di Fresnel hanno grande apertura e breve lunghezza focale, con un formato compatto che riduce peso e volume di materiale necessari rispetto alle lenti convenzionali con le stesse proprietà ottiche. Grazie alla geometria sottile della lente di Fresnel, la luce persa per assorbimento è minima.

Perché la profilometria 3D senza contatto è fondamentale per l'ispezione delle lenti di Fresnel

Le lenti di Fresnel sono ampiamente impiegate nell'industria automobilistica, nei fari, nell'energia solare e nei sistemi ottici di appontaggio delle portaerei. Stampare o imprimere le lenti in plastiche trasparenti ne rende economica la produzione. La qualità d'uso delle lenti di Fresnel dipende soprattutto dalla precisione e dalla finitura superficiale dei loro anelli concentrici. A differenza della tecnica a sonda di contatto, i profilometri ottici NANOVEA eseguono misure 3D della superficie senza toccarla, evitando il rischio di creare nuovi graffi. La tecnica a luce cromatica è ideale per la scansione precisa di forme complesse, come lenti di diverse geometrie.

Schema di una lente di Fresnel

Schema di una lente di Fresnel: vista frontale con dimensioni complessive, larghezza e lunghezza, e vista laterale del profilo a dente di sega che focalizza la luce alla lunghezza focale
Schema di una lente di Fresnel.

Le lenti di Fresnel in plastica trasparente possono essere prodotte per stampaggio o imprimitura. Un controllo qualità accurato ed efficiente è fondamentale per individuare stampi o punzoni di produzione difettosi. Misurando altezza e passo degli anelli concentrici si rilevano le variazioni di produzione, confrontando i valori misurati con quelli specificati dal produttore della lente.

Una misura precisa del profilo della lente garantisce che stampi o punzoni siano lavorati secondo le specifiche del produttore. Inoltre il punzone può usurarsi progressivamente nel tempo, perdendo la sua forma iniziale. Una deviazione costante dalle specifiche del produttore della lente è un chiaro segnale che lo stampo va sostituito.

Obiettivo della misura

In questa applicazione presentiamo il NANOVEA ST400, un profilometro 3D senza contatto con sensore ad alta velocità, che fornisce un'analisi completa del profilo 3D di un componente ottico di forma complessa. Per dimostrare le notevoli capacità della nostra tecnologia a luce cromatica, l'analisi del contorno viene eseguita su una lente di Fresnel.

NANOVEA ST400 Standard

Profilometro ottico 3D

Profilometro ottico modulare NANOVEA ST400 per la misura di superfici 3D senza contatto

Risultati

La lente di Fresnel in acrilico da 2,3” x 2,3” usata per questo studio è costituita da una serie di anelli concentrici e da un profilo in sezione complesso a dente di sega. Ha una lunghezza focale di 1,5”, un diametro utile di 2,0”, 125 scanalature per pollice e un indice di rifrazione di 1,49.

La scansione della lente di Fresnel con il NANOVEA ST400 mostra un evidente aumento dell'altezza degli anelli concentrici procedendo dal centro verso l'esterno.

Specifica della lenteValore
MaterialeAcrilico
Dimensioni2,3 in × 2,3 in
Lunghezza focale1,5 in
Diametro utile2,0 in
Scanalature per pollice125
Indice di rifrazione1.49

Tabella 1: specifiche della lente di Fresnel studiata.

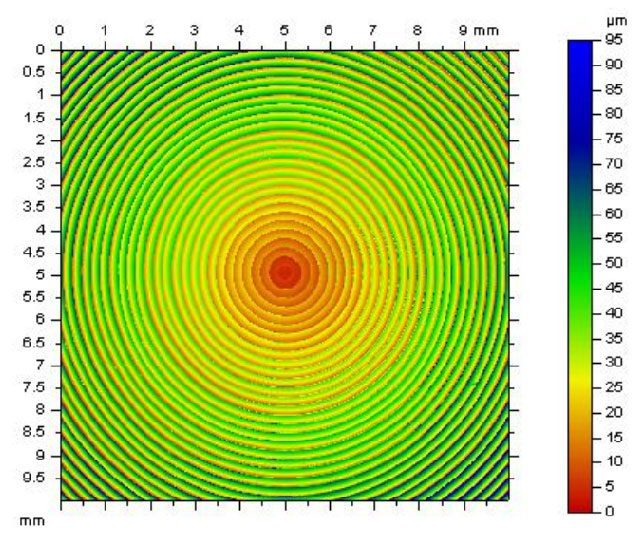

Mappa delle altezze in falsi colori della lente di Fresnel su circa 9,5 mm, con anelli concentrici attorno al centro

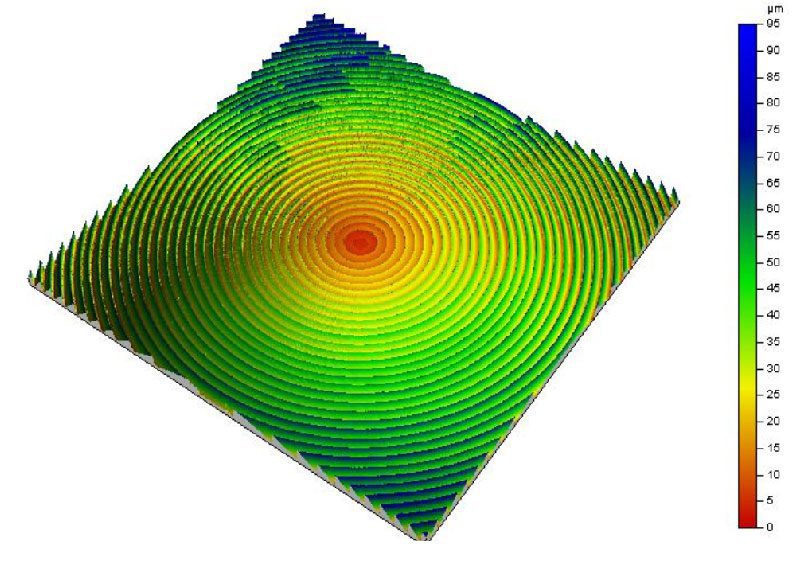

Vista 3D della lente di Fresnel con i suoi anelli concentrici che salgono verso il bordo

Fig. 1: rappresentazione 2D delle altezze in falsi colori (a sinistra) e vista 3D (a destra).

Profilo a dente di sega estratto attraverso la lente di Fresnel su 0,5 in, più profondo al centro

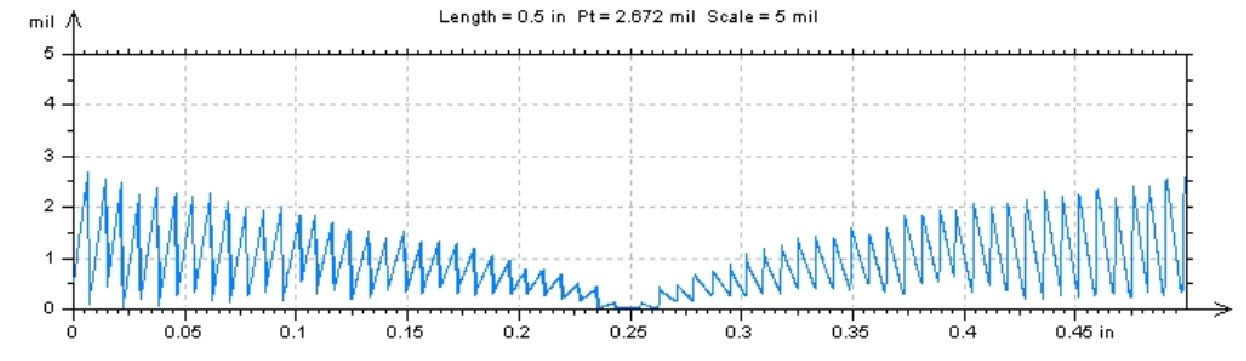

Fig. 2: profilo estratto (lunghezza 0,5 in, Pt 2,572 mil).

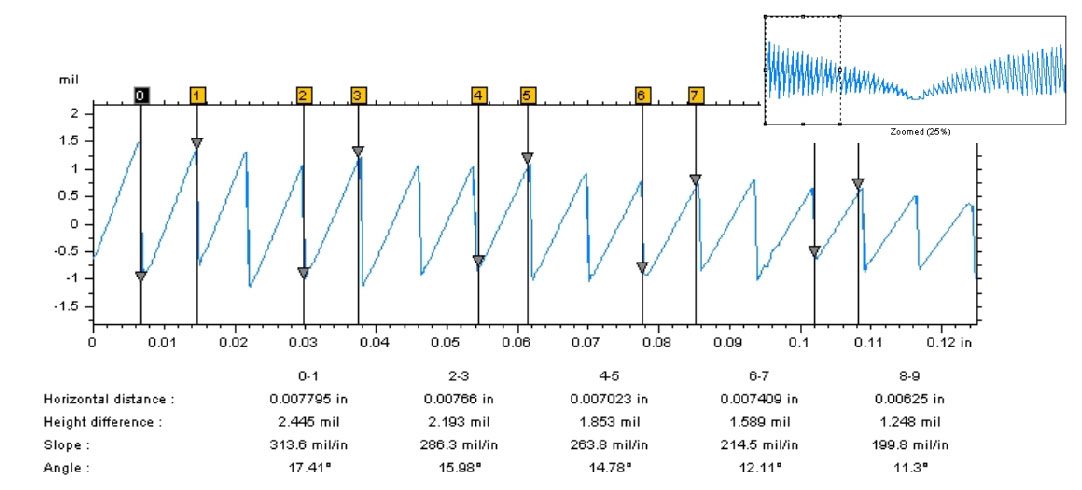

Analisi dimensionale picco-valle del profilo della lente di Fresnel, con cinque coppie di anelli misurate
Fig. 3: picco e valle: analisi dimensionale del profilo.
CoppiaDistanza orizzontale (in)Differenza di altezza (mil)Pendenza (mil/in)Angolo
0–10.0077952.445313.617.41°
2–30.007662.193286.315.98°
4–50.0070231.853263.814.78°
6–70.0074091.589214.512.11°
8–90.006251.248199.811.3°

Tabella 2: passo e altezza degli anelli dall'analisi picco-valle.

Conclusioni

In questa applicazione abbiamo mostrato che il profilometro ottico senza contatto NANOVEA ST400 misura con accuratezza la topografia superficiale delle lenti di Fresnel.

Altezza e passo possono essere determinati con accuratezza dal complesso profilo a dente di sega con il software di analisi NANOVEA. Gli utenti possono ispezionare efficacemente la qualità di stampi o punzoni di produzione confrontando altezza e passo degli anelli delle lenti prodotte con la specifica ideale.

I dati qui mostrati rappresentano solo una parte dei calcoli disponibili nel software di analisi. I profilometri ottici NANOVEA misurano praticamente qualsiasi superficie, in settori come semiconduttori, microelettronica, solare, fibra ottica, automotive, aerospaziale, metallurgia, lavorazioni meccaniche, rivestimenti, farmaceutico, biomedicale, ambiente e molti altri.

Domande frequenti sull'ispezione delle lenti di Fresnel

Che cos'è una lente di Fresnel?

Una lente di Fresnel è formata da una serie di anelli concentrici, sottili porzioni di una lente semplice con larghezze anche di pochi millesimi di pollice. Offre grande apertura e breve lunghezza focale in un formato compatto che riduce peso e materiale rispetto a una lente convenzionale con le stesse proprietà ottiche.

Perché ispezionare la topografia di una lente di Fresnel?

La qualità d'uso dipende soprattutto dalla precisione e dalla finitura superficiale degli anelli concentrici. Confrontare altezza e passo degli anelli con le specifiche del produttore rivela stampi o punzoni difettosi, e una deviazione costante indica che uno stampo o un punzone si è usurato e va sostituito.

Perché misurare le lenti senza contatto?

Una sonda a contatto rischia di creare nuovi graffi sulla superficie ottica. I profilometri ottici NANOVEA misurano in 3D senza toccare la superficie, e la tecnica a luce cromatica è ideale per la scansione precisa di forme complesse come lenti di diverse geometrie.

Che cosa mostra la scansione di una lente di Fresnel?

Per la lente in acrilico da 2,3 in × 2,3 in studiata (lunghezza focale di 1,5 in, 125 scanalature per pollice), la scansione mostra anelli concentrici la cui altezza cresce dal centro verso l'esterno, con un profilo in sezione complesso a dente di sega.

Come si misurano altezza e passo degli anelli?

Si estrae un profilo attraverso gli anelli e lo si analizza da picco a valle. Qui la prima coppia di anelli misurata copriva 0,007795 in in orizzontale, con una differenza di altezza di 2,445 mil, una pendenza di 313,6 mil/in e un angolo di 17,41°.

Quale strumento NANOVEA è stato usato per ispezionare la lente di Fresnel?

Il profilometro 3D senza contatto NANOVEA ST400 con sensore a luce cromatica ad alta velocità. I profilometri ottici NANOVEA misurano superfici in settori che vanno dai semiconduttori e dalla fibra ottica all'automotive e all'aerospaziale.
